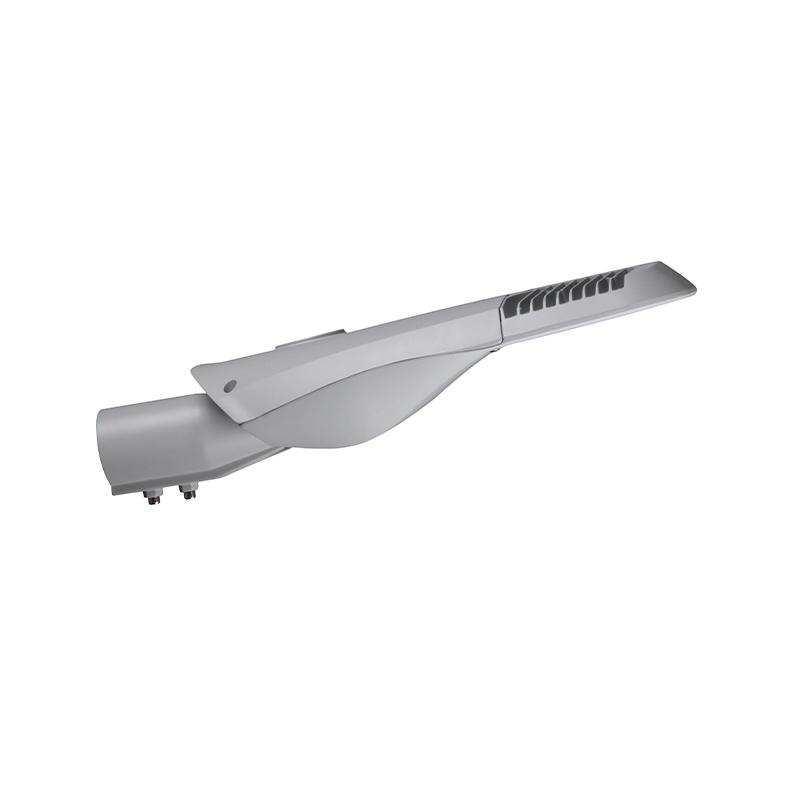

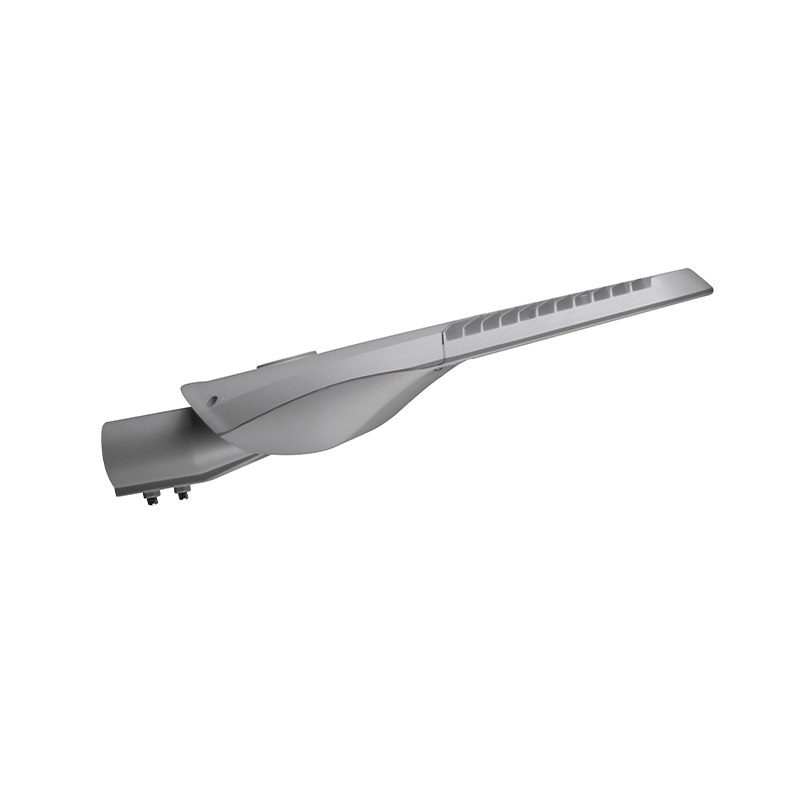

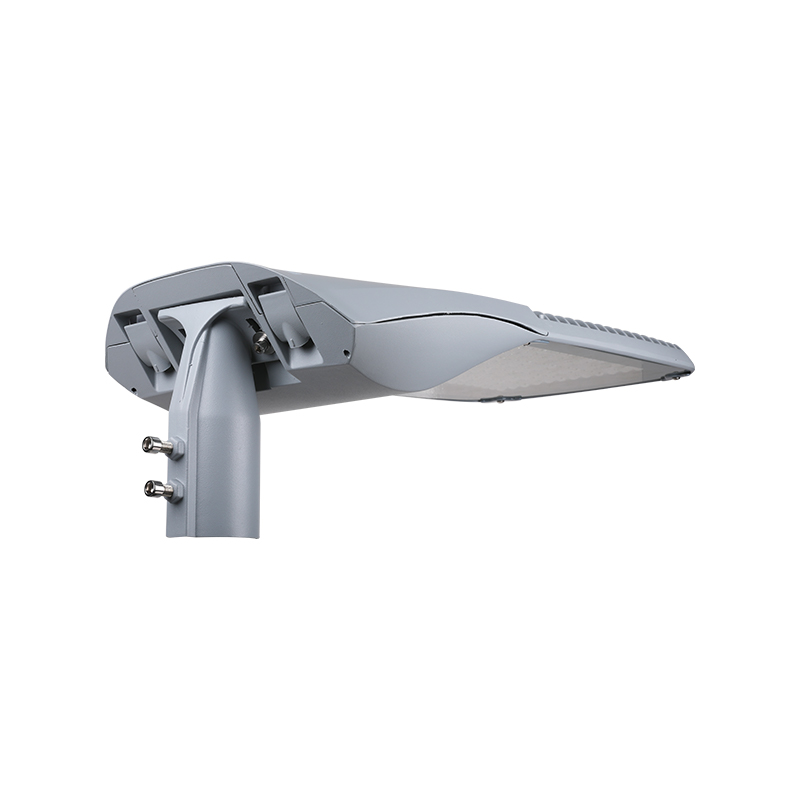

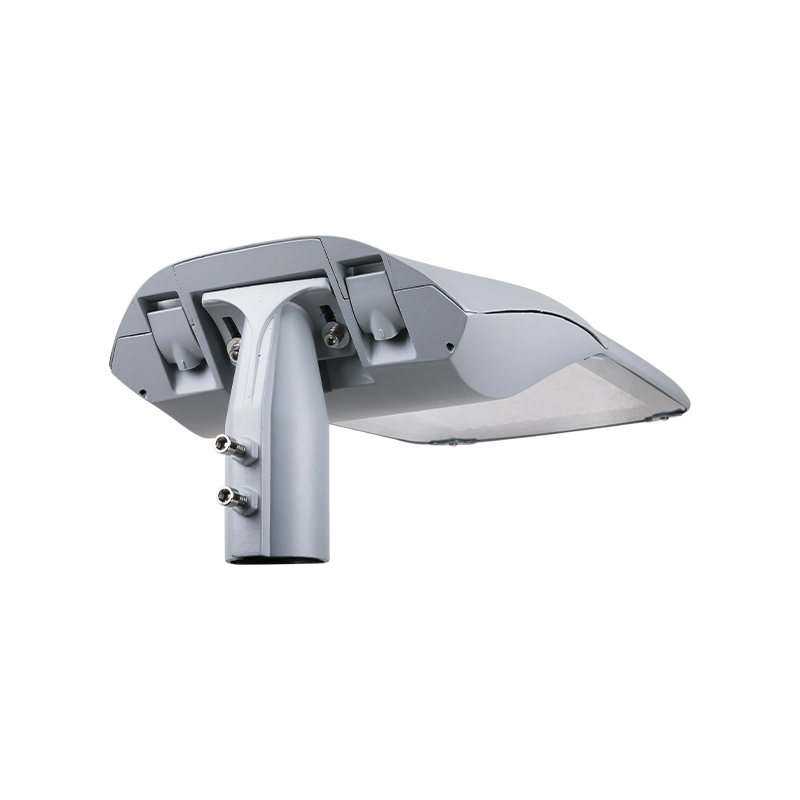

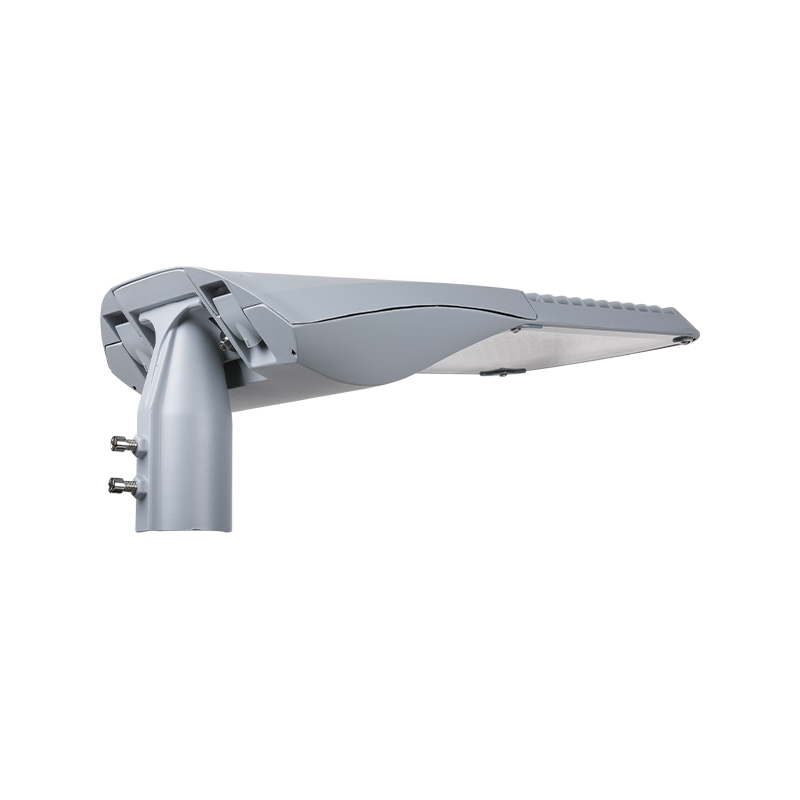

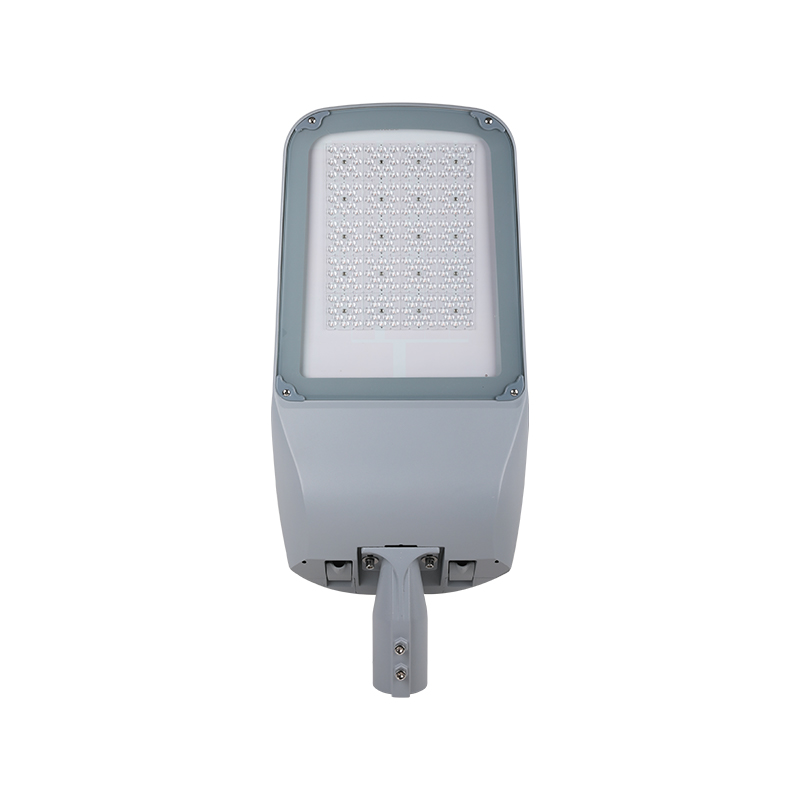

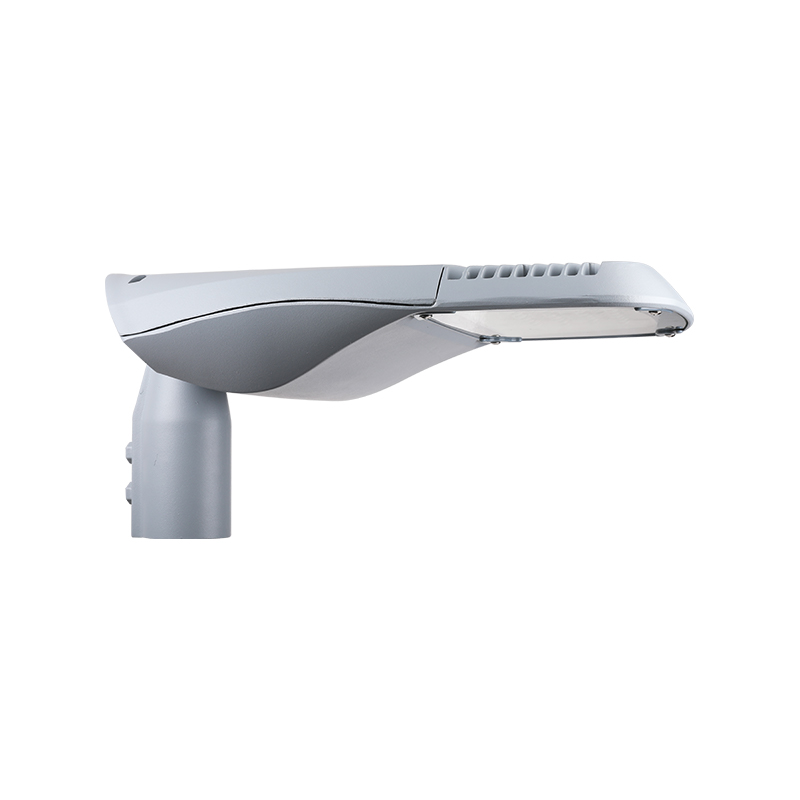

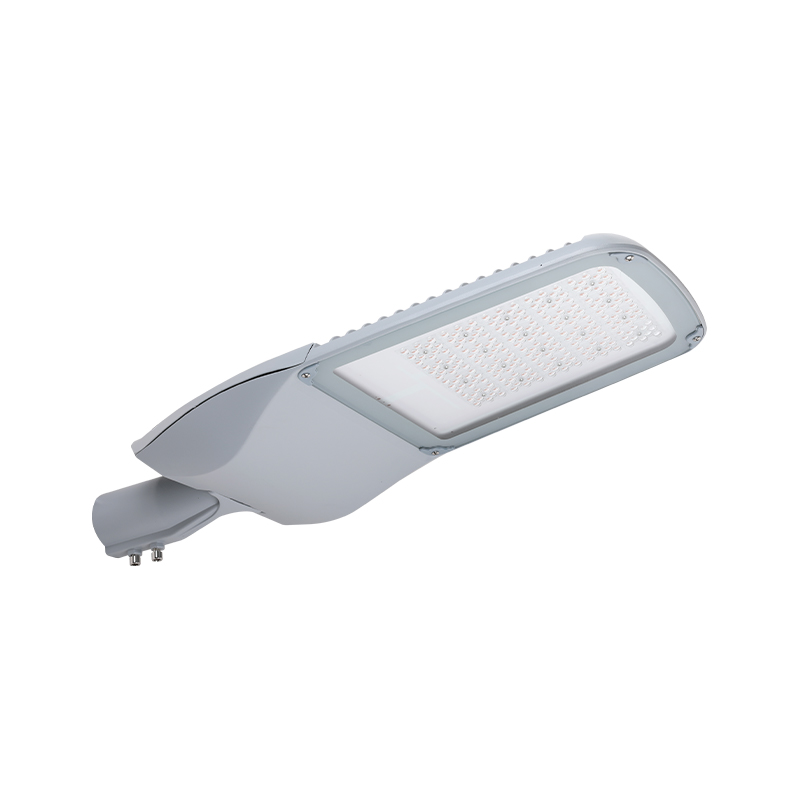

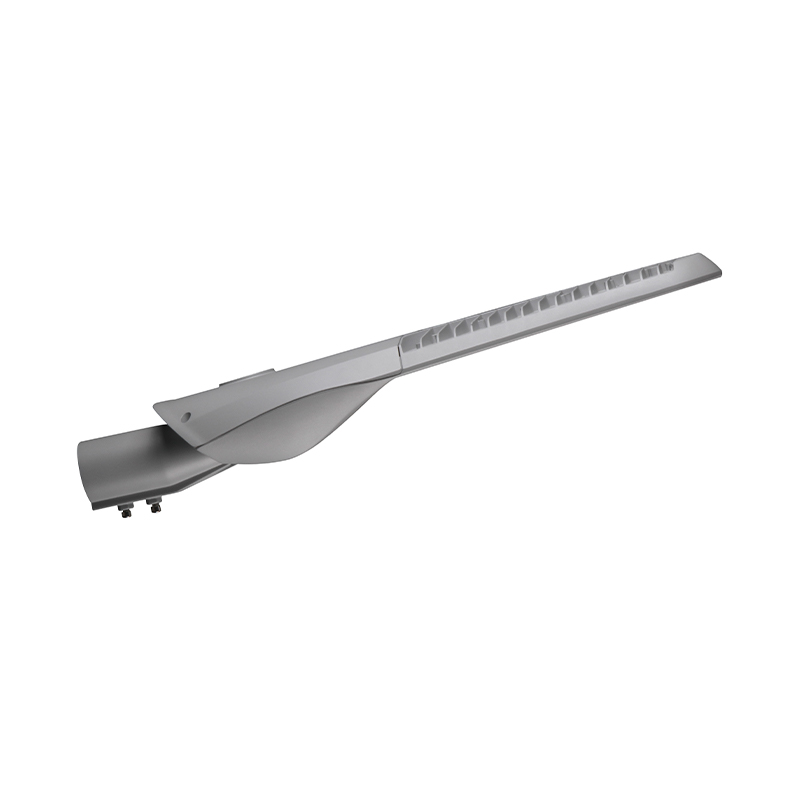

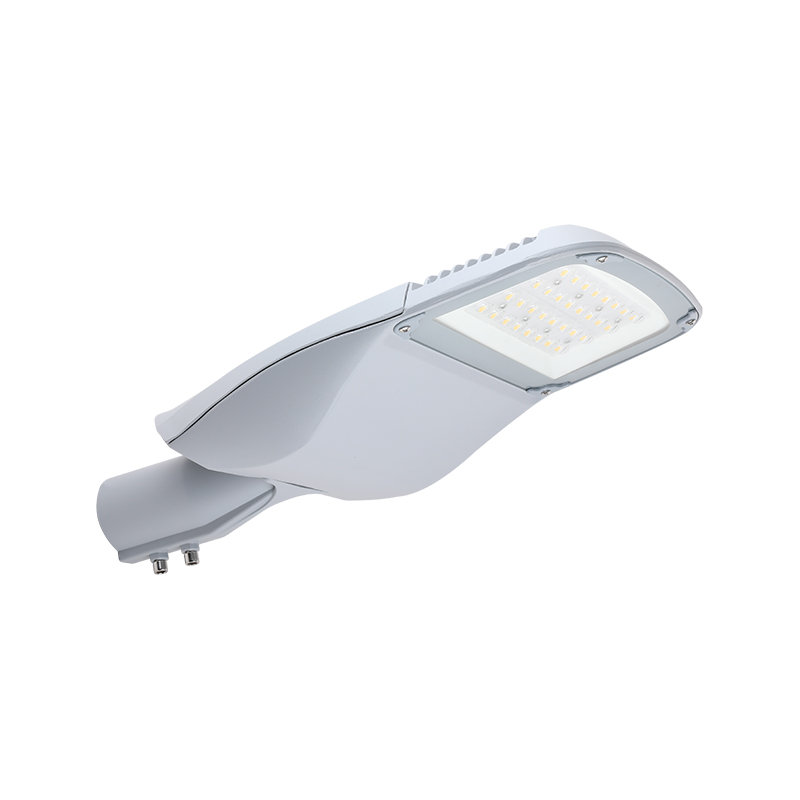

SMD LED čip 3030/5050 LED pouliční osvětlení řady FORTUNE

Popis produktu

FORTUNE nabízí tři velikosti pro různé scénáře, což výrazně zlepšuje flexibilitu a nákladovou efektivitu projektu. Zařízení zároveň podporuje nastavitelné úhlové zásuvky, které mohou splnit různé potřeby bočního vstupu a instalace nahoře na sloup, což uživatelům poskytuje velké pohodlí.

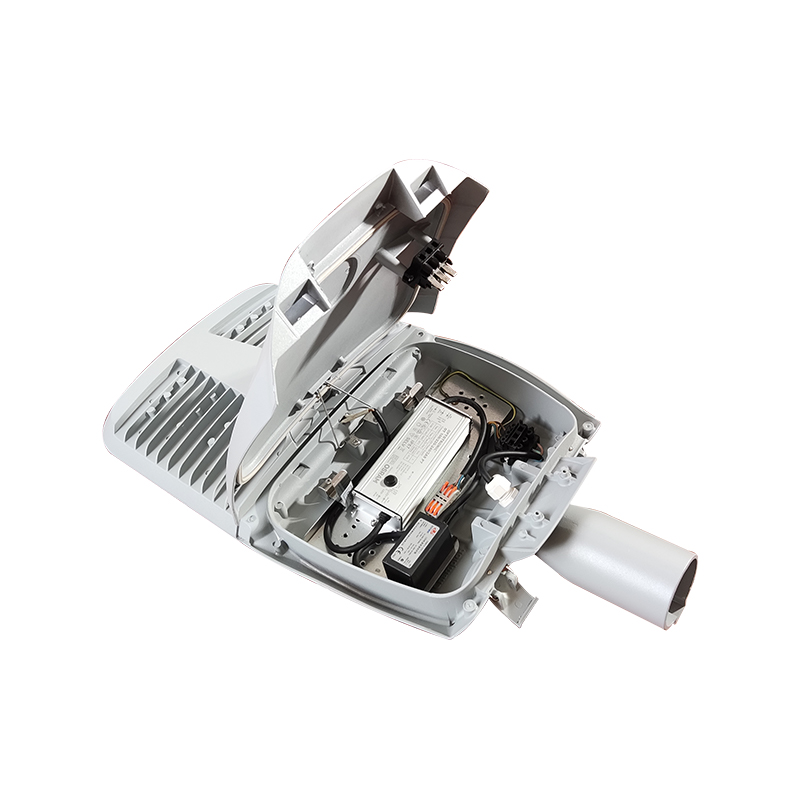

Z hlediska údržby zařízení snadno otevře převodovku bez nářadí a velmi pohodlná je také výměna převodového žlabu, což značně snižuje náročnost údržby a prodlužuje životnost. Přijatý design optické čočky nejen realizuje asymetrické rozložení světla, ale také účinně snižuje oslnění, zlepšuje rovnoměrnost světla a poskytuje uživatelům pohodlnější světelný zážitek. LED světelný zdroj a konstrukce převodovky mají také potenciál pro budoucí vylepšení. Uživatelé je mohou podle potřeby snadno vyměnit za účelem dalšího zlepšení výkonu zařízení.

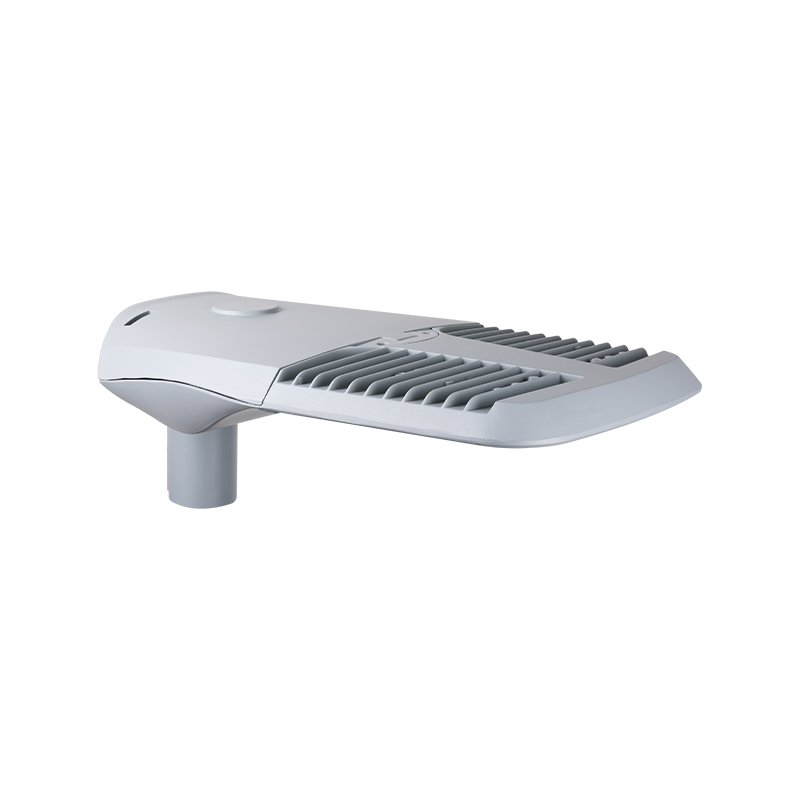

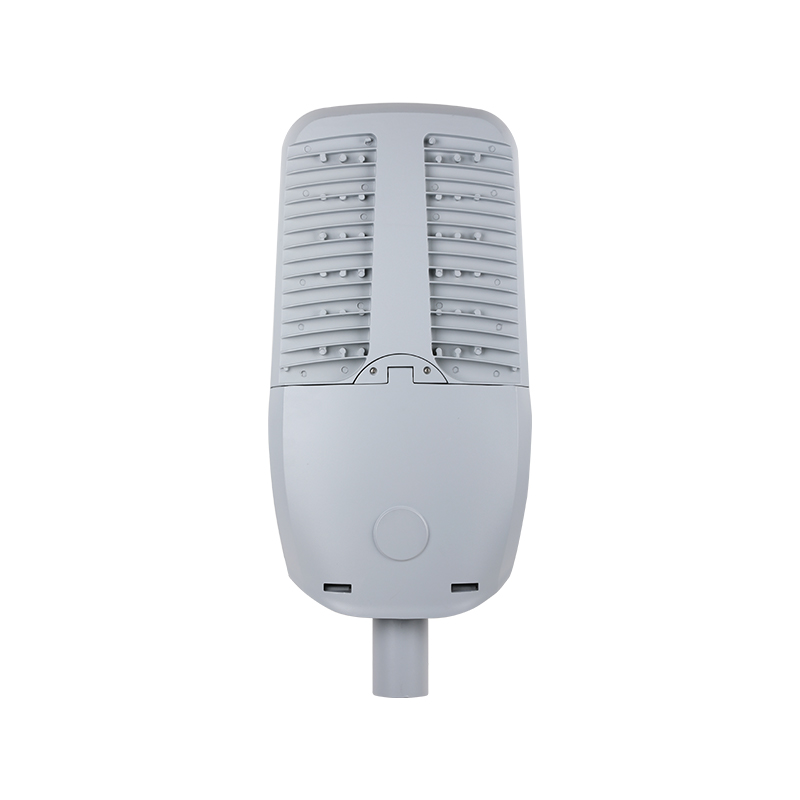

Tělo je vyrobeno z vysokotlakého tlakově litého hliníku a povrch je pokryt polyesterovým práškovým lakem odolným proti korozi. Je nejen krásný a odolný, ale má také dobrou odolnost proti korozi a dokáže se přizpůsobit různým složitým prostředím. Konstrukce chladiče využívá účinnou technologii odvodu tepla, aby byla zajištěna stabilita a bezpečnost zařízení během dlouhodobého provozu, čímž se účinně prodlužuje životnost zařízení.

HLAVNÍ APLIKACE

SILNICE A DÁLNICE

MOSTY

MĚSTSKÉ A OBYTNÉ OBLASTI

NÁMĚSTÍ A PĚŠÍ PLOCHY

TECHNICKÉ SPECIFIKACE

SPEC	MINI	MIDI	MAXI
Příkon	50-80W	80-150W	100-200W
Vstupní napětí	100-277V/50-60Hz
Teplota barvy	3000-6500K
Index vykreslování barev	CRI > 70
Provozní teplota	-40 ℃ ~ 50 ℃
Materiál bydlení	ADC12
Ochrana proti vniknutí	IP66
Nárazová síla	IK08
Ochrana proti přepětí	10KV/20KV
Difuzér	Tvrzené sklo
Průměr hrdla	60 mm
Hmotnost	5,9 kg	7,5 kg	8,8 kg

DESIGN PODROBNĚ

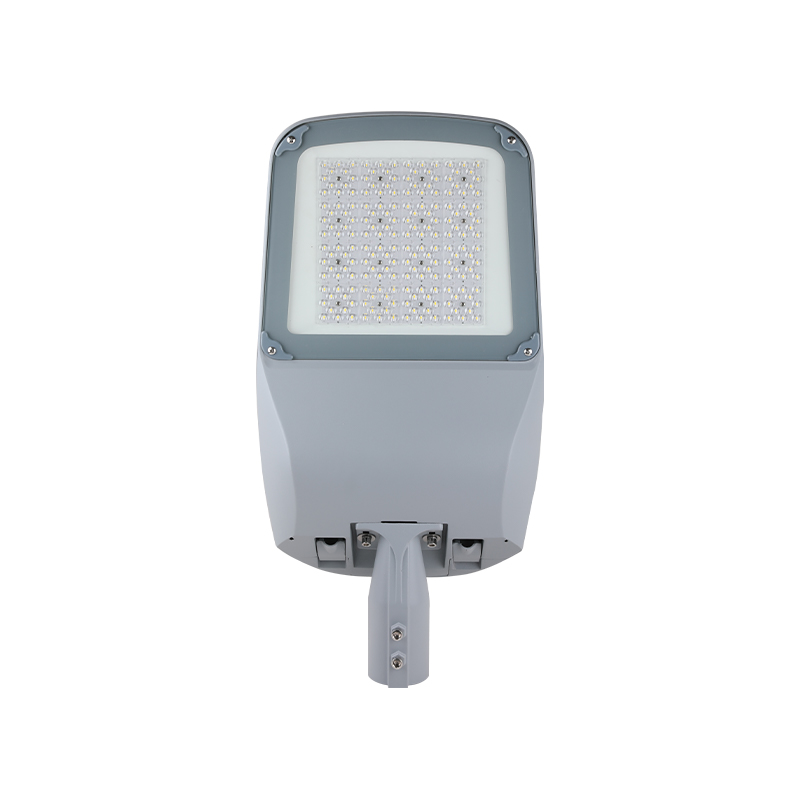

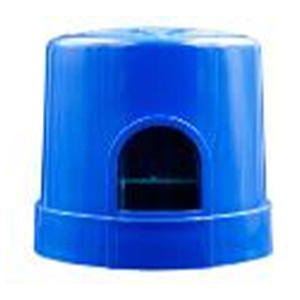

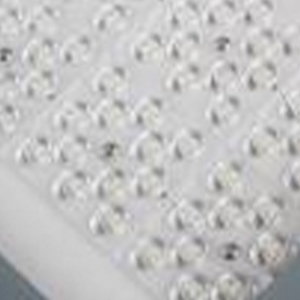

Led čipy LED čipy Lumileds 3030 & 5050 s účinností svítidla až 150 lm/w, dlouhou životností 50 000 hodin.	Fotokontrola (volitelné) Volitelně se zásuvkou NEMA a fotobuňkou / zkratovací krytkou.

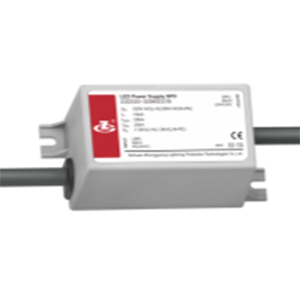

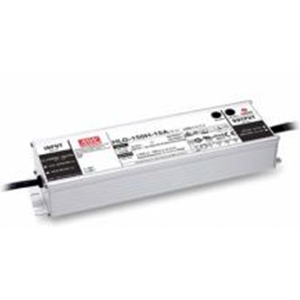

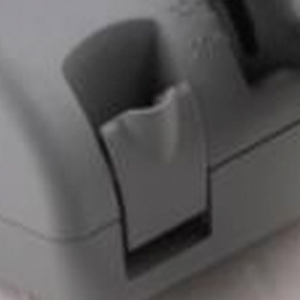

Napájecí jednotka Vysoce výkonný led ovladač -0-10V stmívání na vyžádání -Značka řidiče si může vybrat mezi MOSO, Meanwell, Philips, Osram.	Spony Beznástrojové otevírání převodového prostoru, snadná údržba.

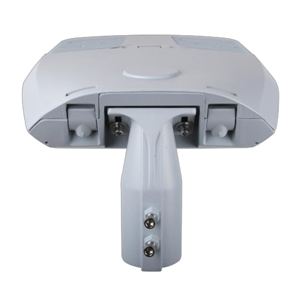

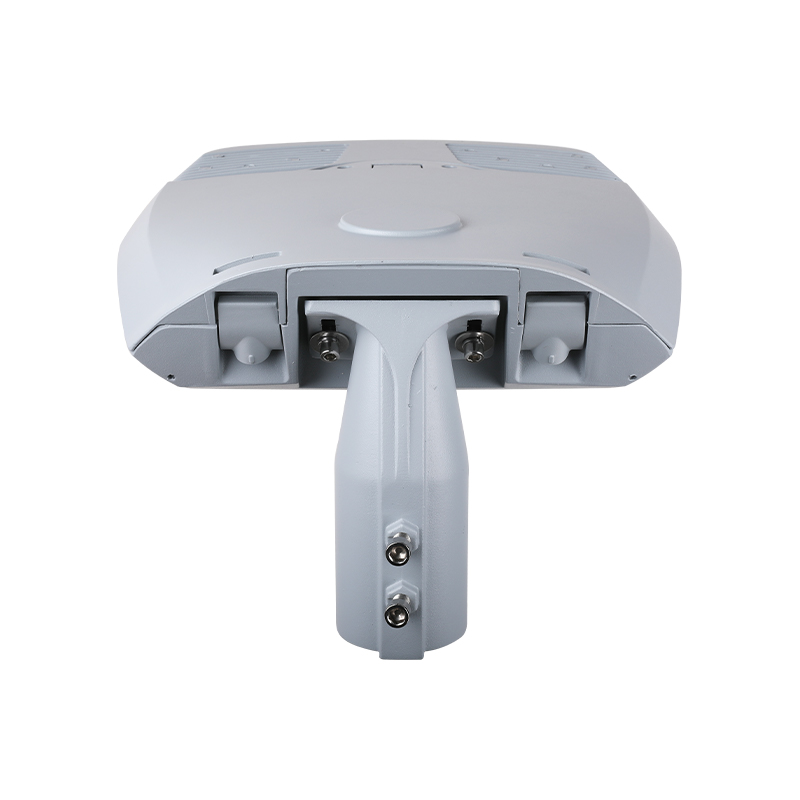

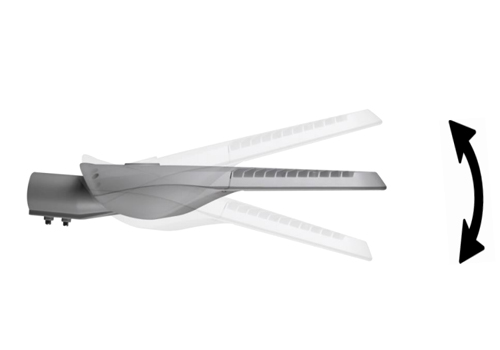

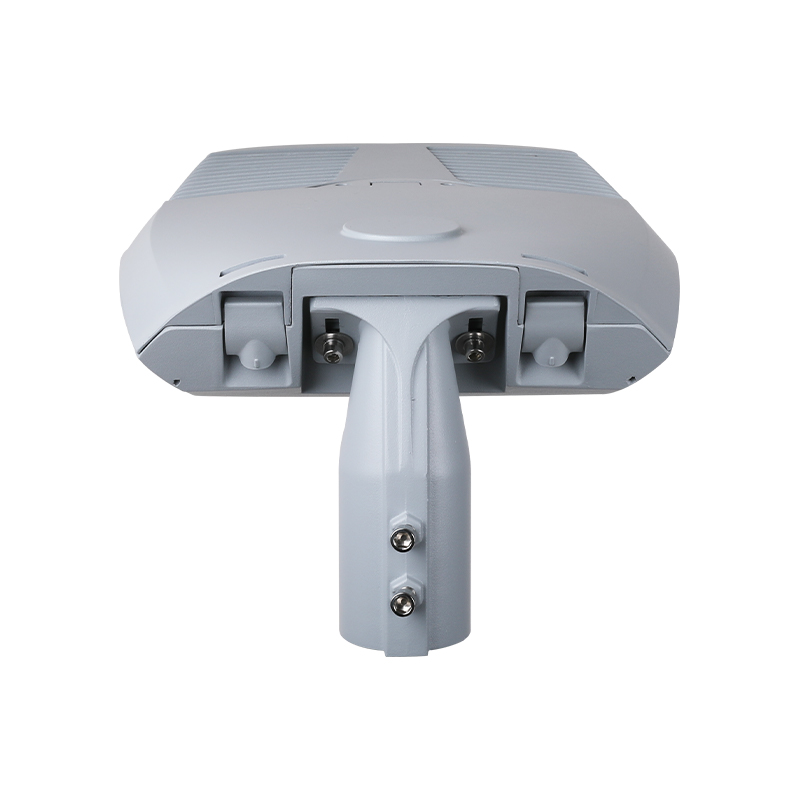

Hrdlo Široký nastavitelný úhel od 0°-±15° pro boční vstup a montáž na sloup.	Odpojovač napájení Automatické vypnutí svítidla při otevření prostoru s převodovkou a po zapnutí, bezpečnost pro pracovníky při údržbě.

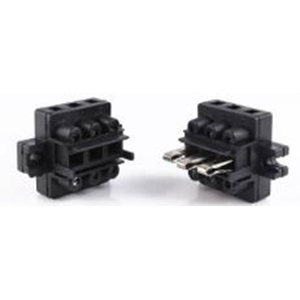

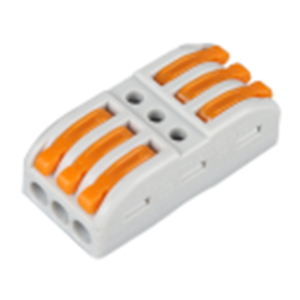

Konektor Rychlý zásuvný konektor, bez nářadí, šetří čas.	SPD 10kv (volitelně 20kv) přepěťová ochrana, spolehlivější ochrana pro LED napájecí jednotku.

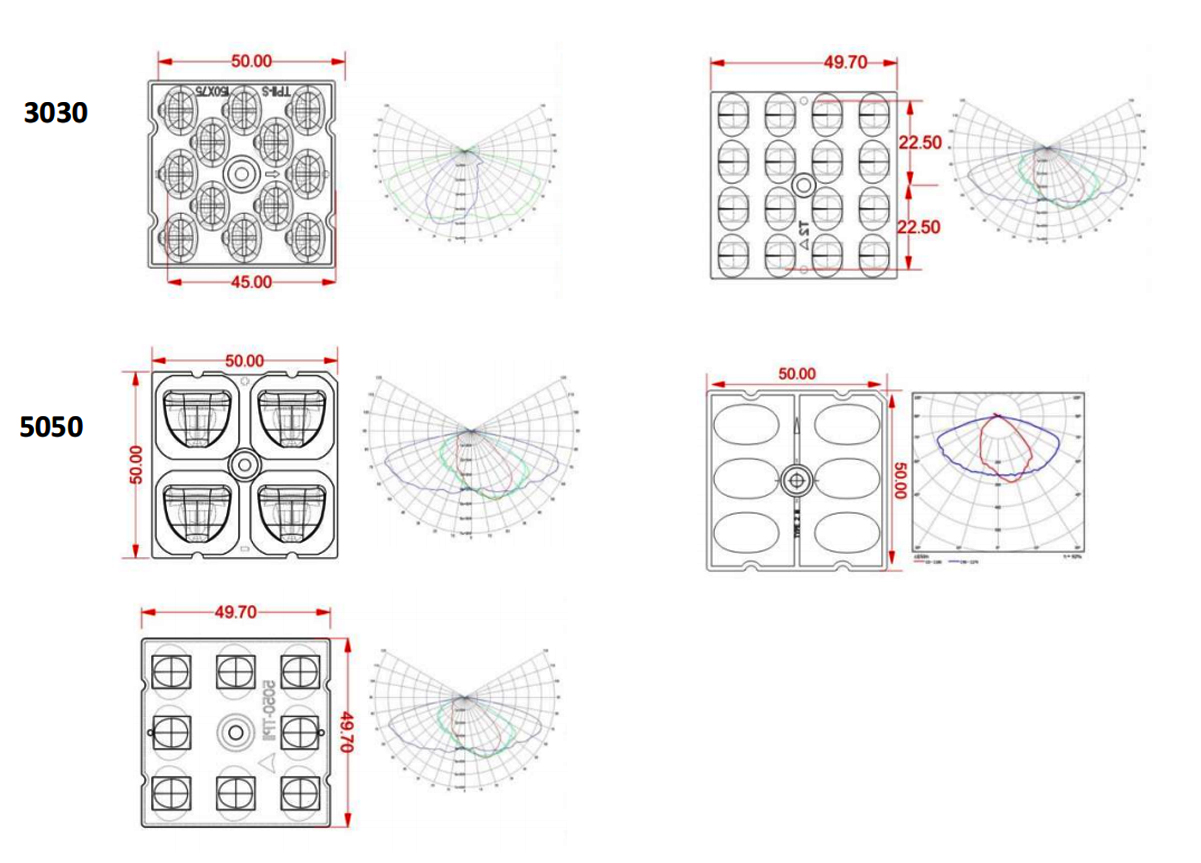

K DISPOZICI OPTIKA

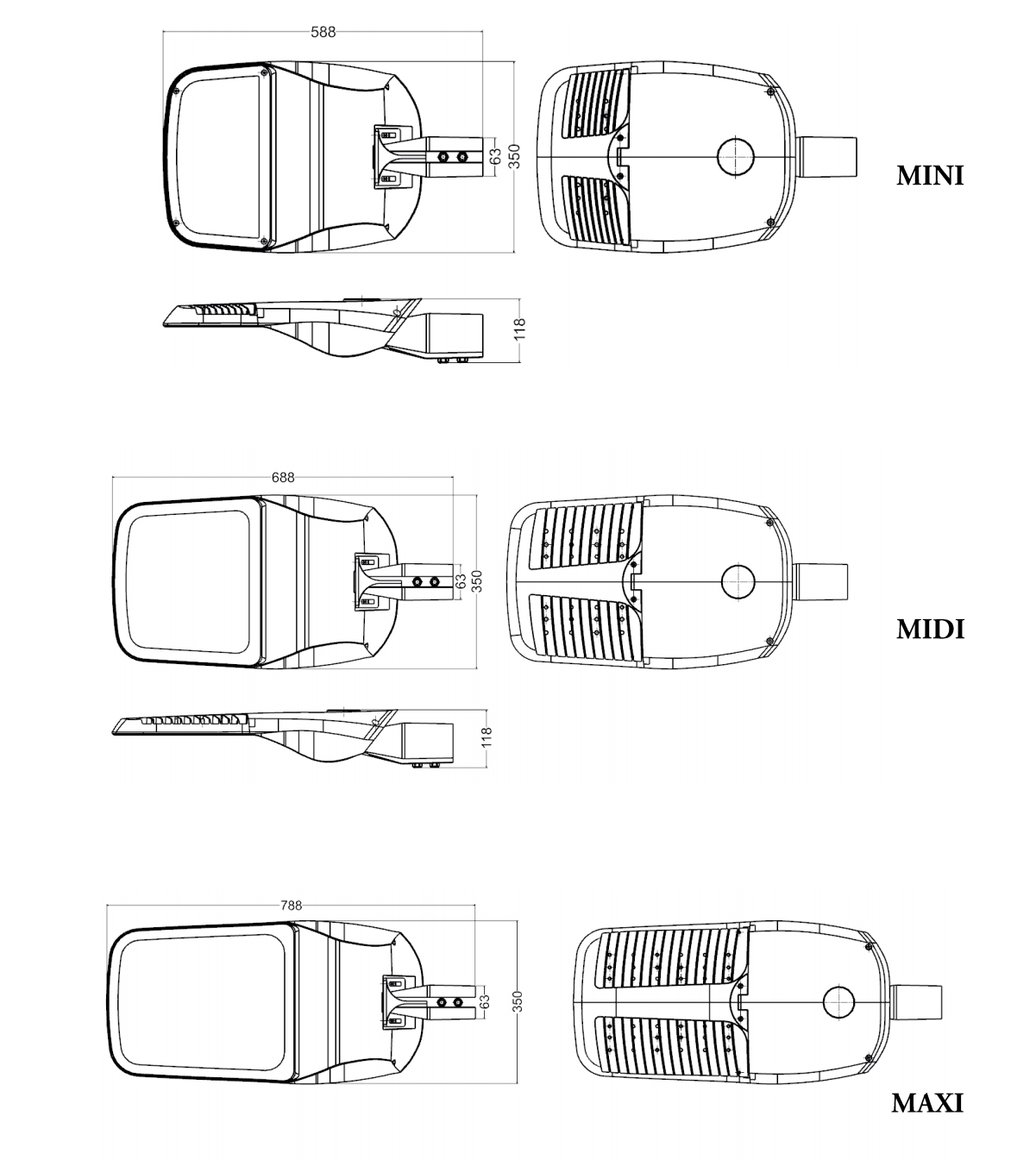

ROZMĚRY (mm)


INFORMACE O OBJEDNÁVCE

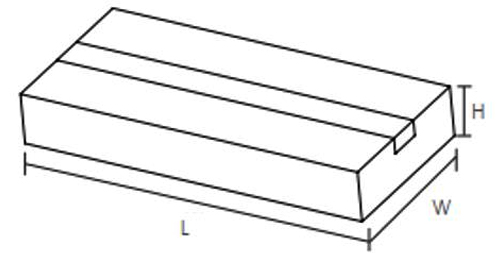

LOGISTICSDATA

MODEL	Balicí jednotka (ks/karton)	Velikost kartonu (mm) (délka*šířka*výška)	Čistá hmotnost	Hrubá váha	Hlasitost
FORTUNE MINI	1	630*390*180mm	5,9 kg	6,5 kg	44,2 dm³
FORTUNE MIDI	1	730*390*180mm	7,5 kg	8,3 kg	51,2 dm³
FORTUNE MAXI	1	830*390*180mm	8,8 kg	9,8 kg	58,3 dm³

INSTALACE

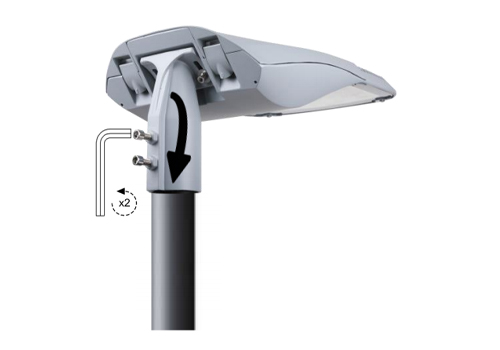

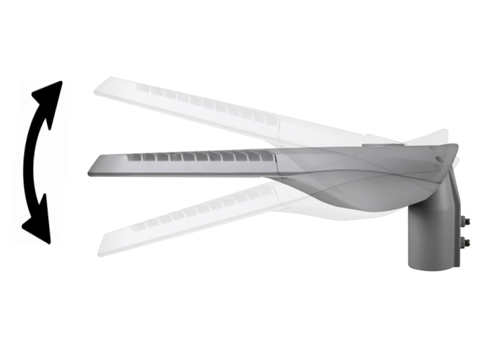

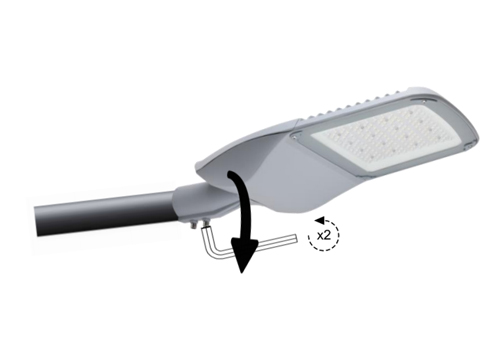

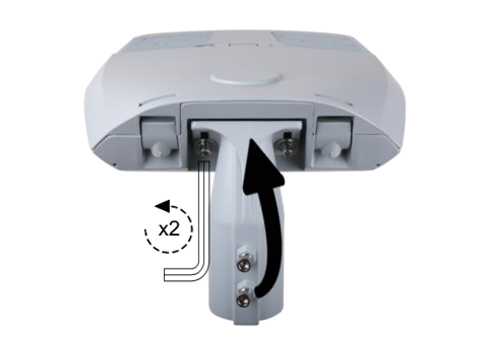

Utáhněte svítidlo ke sloupu imbusovým klíčem.	Uvolněte šrouby imbusovým klíčem a otočte čep do polohy pro boční vstup
K instalaci svítidla je zapotřebí pouze jedno ruční nářadí.	-15° až 15°. Úhel čepu lze nastavit o -15°,-10°,0°,5°,10°,15°.

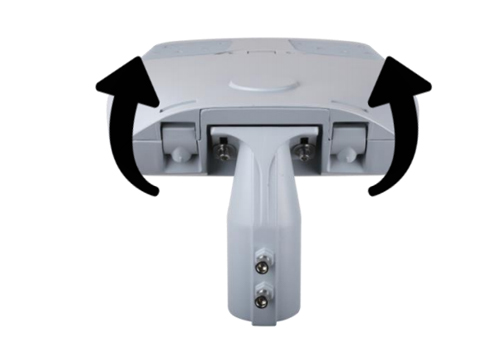

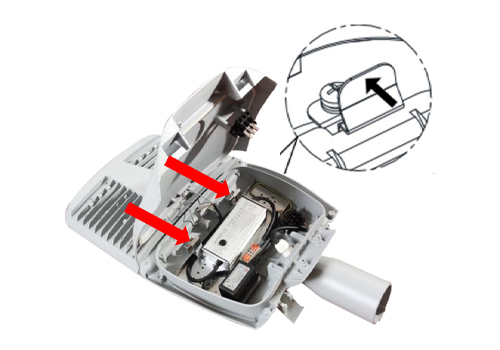

-15° až 15° Úhel čepu lze nastavit o -15°,-10°,0°,5°,10°,15°.	Stisknutím dvou přezek otevřete prostor převodovky.

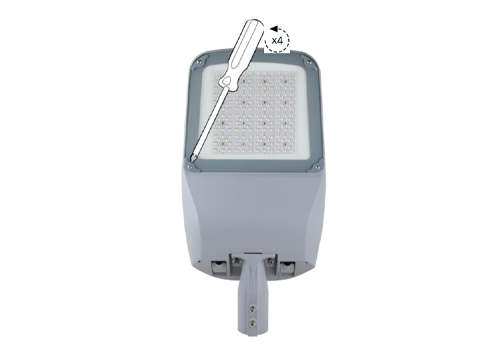

Umístěte kryt převodového prostoru do uzamčené polohy, zatlačte na 2 spony páskou a vyjměte převodovou desku, vyměňte vadné elektronické součásti za nové a poté zajistěte převodový prostor.	Povolte šrouby a sejměte sklo, poté pokračujte v povolování šroubů zajištěných na desce plošných spojů, odstraňte vadnou desku plošných spojů a nahraďte ji novou. Připojte a utáhněte každý díl zpět krok za krokem.
