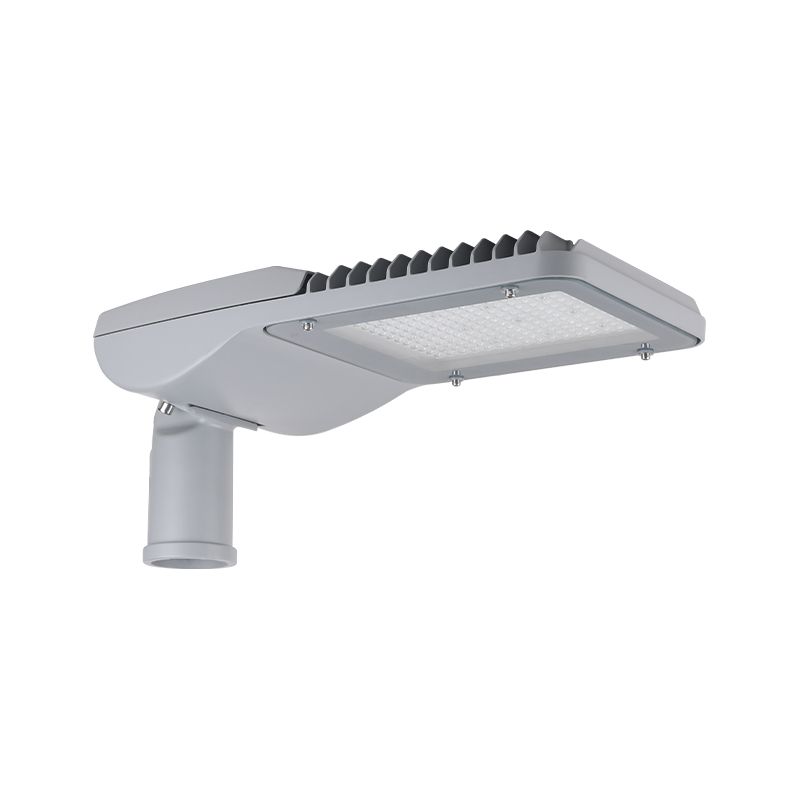

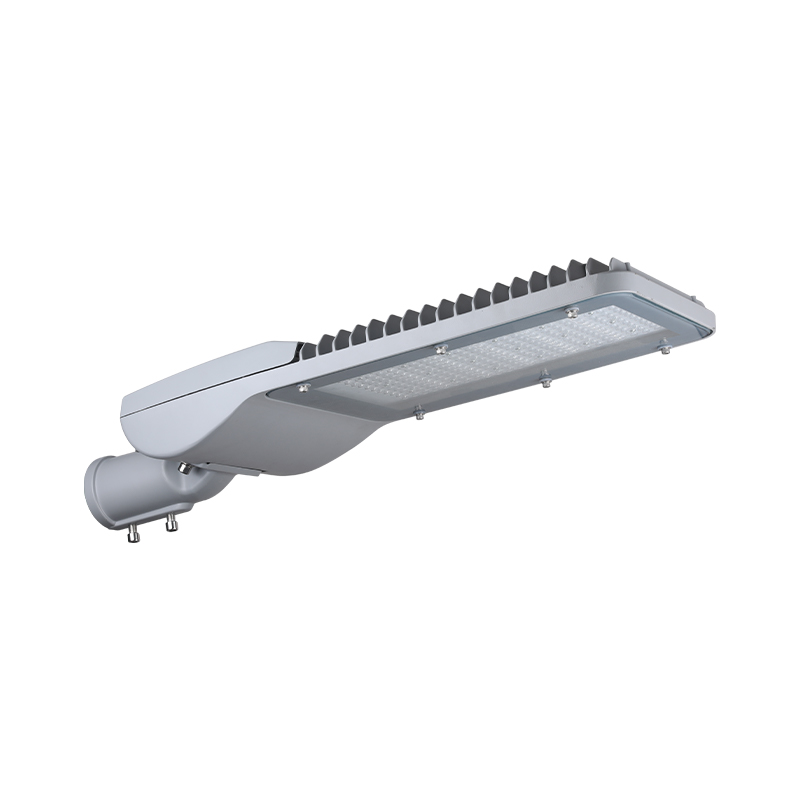

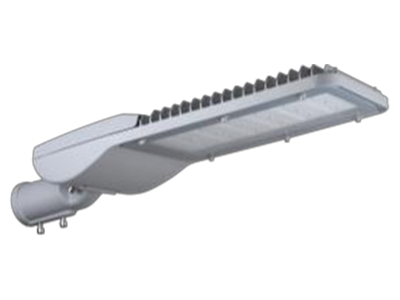

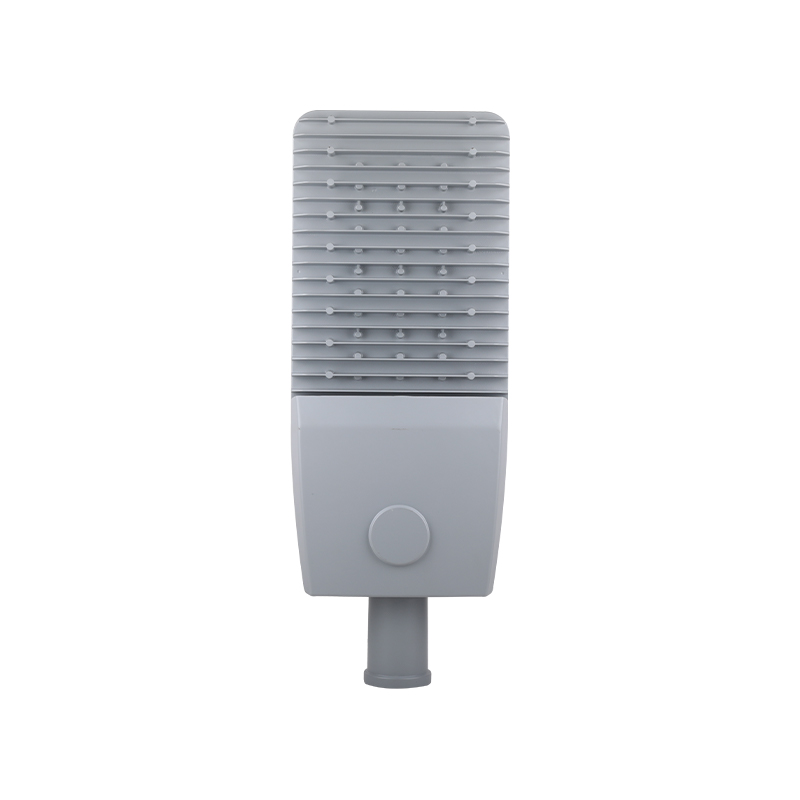

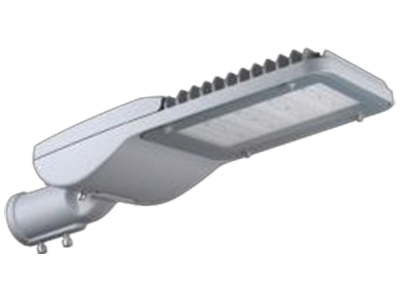

GREELUX má flexibilní a rozmanitý nastavitelný úhlový design zásuvky, podporuje boční v...
VLASTNOSTI
1. Dostnahoruné v šesti velikostech, pro projekty cenově výhodnější.
Čipová LED 5050/3030, 120-180 lm/w Tělo z vysokotlakého hliníkového odlitku s odolným polyesterovým práškovým povlakem odolným proti korozi.
2. IP66, lk09 10 kv/20kv SPD volitelný.

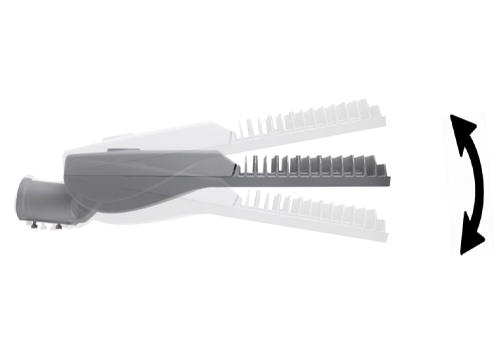

3. Nastavitelný úhel čepu 0±15°.
4. Jedinečný odnímatelný design umožňuje rychlou demontáž horního krytu a desky ovladače bez pomoci jakýchkoli nástrojů, což usnadňuje kontrolu, opravu a výměnu vnitřních součástí a zlepšuje efektivitu údržby zařízení.
5. Bezpečnostní spínač/fodobuňka/zkratovací kryt/inteligentní senzor volitelně na vyžádání 5 let záruka.
HLAVNÍ APLIKACE
SILNICE A DÁLNICE | MOSTY | MĚSTSKÉ A OBYTNÉ OBLASTI | NÁMĚSTÍ A PĚŠÍ PLOCHY |
TECHNICKÉ SPECIFIKACE
| SPEC | MINI | MIDI | MAXI |
| Příkon | 30-75W | 80-150W | 150-200W |
| Vstupní napětí | 100-277V/50-60Hz | ||
| Teplota barev | 3000-6500K | ||
| Index podání barev | CRI > 70 | ||
| Provozní teplota | -40 ℃ ~ 50 ℃ | ||
| Materiál bydlení | ADC12 | ||
| Ochrana proti vniknutí | IP66 | ||
| Nárazová síla | IK08/IK09 volitelný | ||
| Přepěťová ochrana | 10KV/20KV | ||
| Difuzér | Tvrzené sklo | ||
| Hrdlo průměr | 50mm/60mm | ||
| Hmotnost | 4,3 kg | 5,6 kg | 6,8 kg |
DESIGN PODROBNĚ

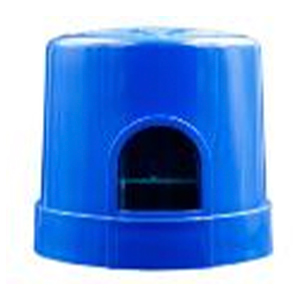

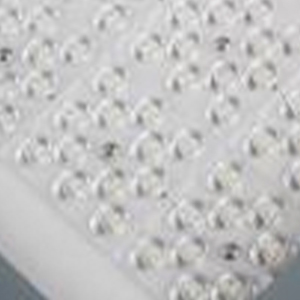

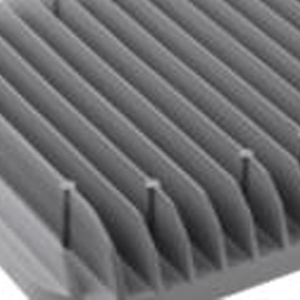

Tělo Tělo z odolného hliníkového odlitku s polyesterovým práškovým povlakem odolným proti korozi. | Fotokontrola (volitelné) Volitelně se zásuvkou NEMA a fotobuňkou/zkratovací krytkou. | Led čipy LED čipy Lumileds 3030 & 5050 s účinností svítidla až 150 lm/w, dlouhou životností 50 000 hodin. |

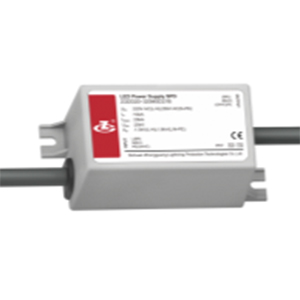

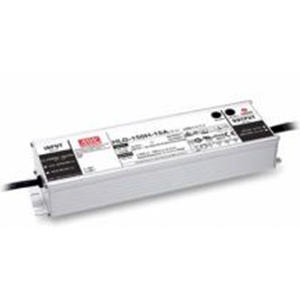

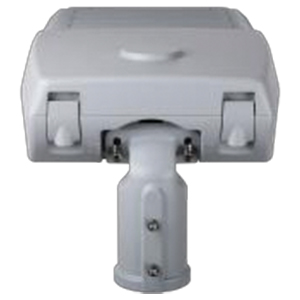

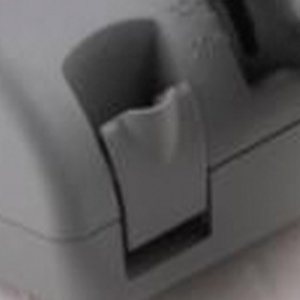

Napájecí jednotka Vysoce výkonný led ovladač - Stmívání 0-10V na vyžádání - Značka řidiče si může vybrat mezi MOSO, Meanwell, Philips, Osram. | Spony Beznástrojové otevírání převodového prostoru, snadná údržba. | Hrdlo Široký nastavitelný úhel od 0°-±15° pro boční vstup a montáž na sloup. |

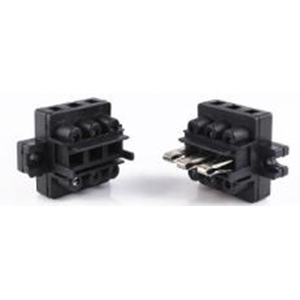

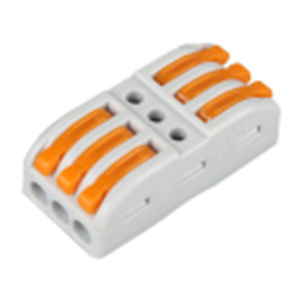

Odpojovač napájení Automatické vypnutí svítidla při otevření prostoru s převodovkou a po zapnutí, bezpečnost pro pracovníky při údržbě. | Konektor Rychlý zásuvný konektor, bez nářadí, šetří čas. | SPD 10kv (volitelně 20kv) přepěťová ochrana, spolehlivější ochrana pro LED napájecí jednotku. |

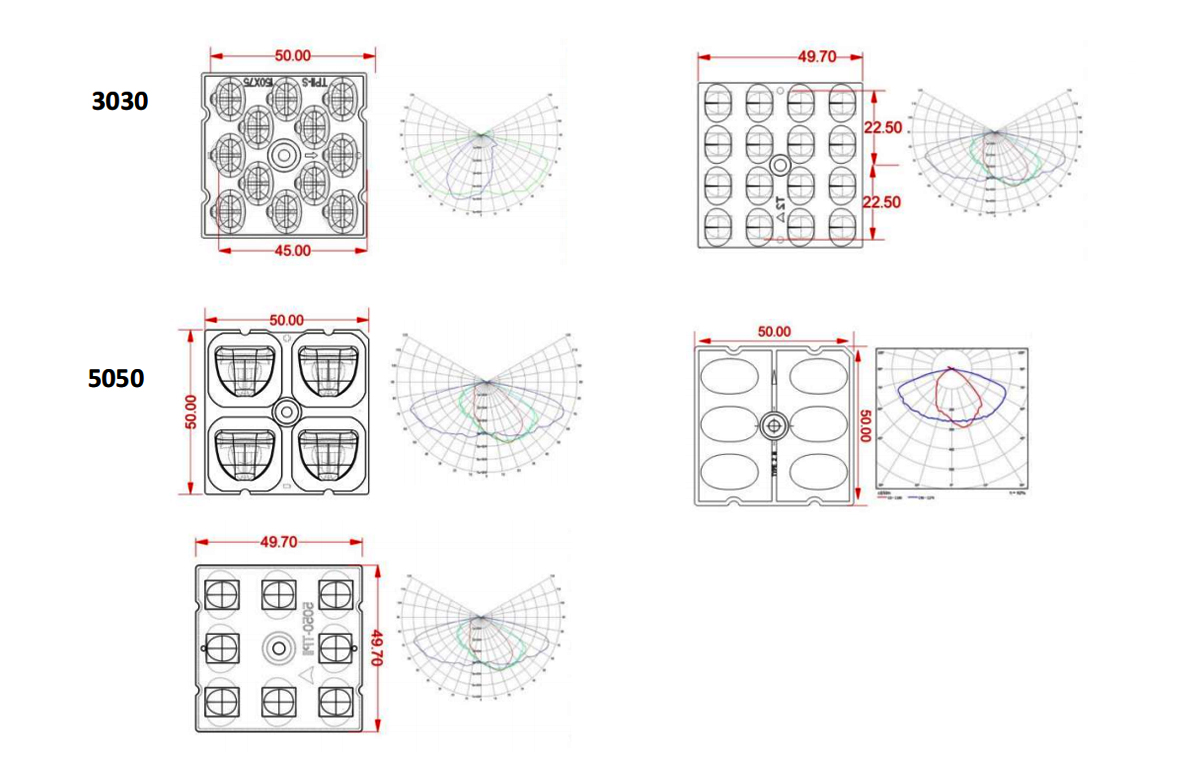

K DISPOZICI OPTIKA

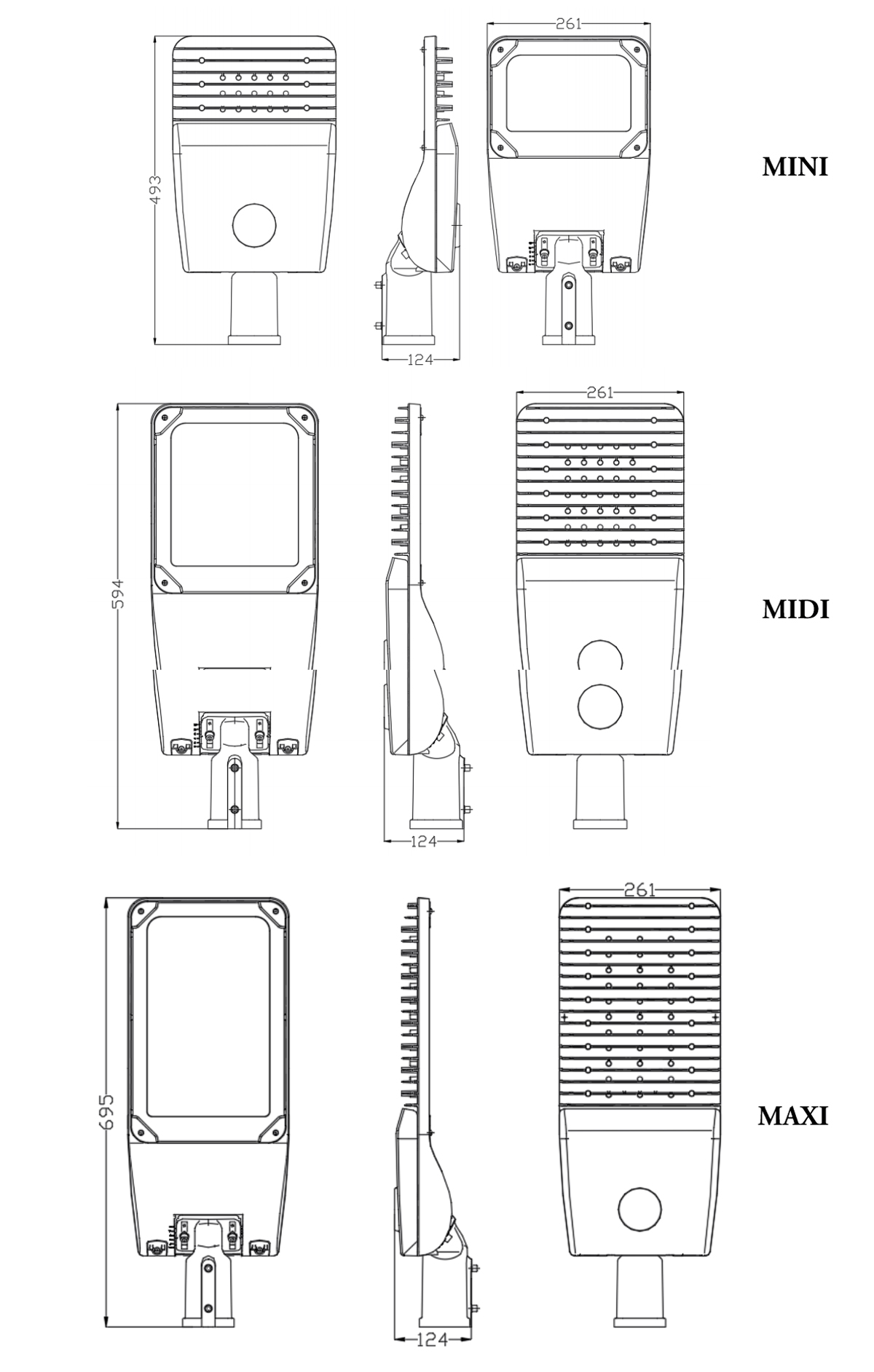

ROZMĚRY (mm)
INFORMACE O OBJEDNÁVCE
| Objednat kód | LED typu | LEDmnožství | Optika Qty | Hodnoceno Příkon | Svítidlo účinnost up to | Světelný tok | CCT | CRI |
| ATP101 | 3030 | 96 | 6 | 60w | 120lm/w | 9600lm | 3000-6500K | >70 |
| ATP201 | 3030 | 192 | 12 | 120w | 120lm/w | 14400lm | 3000-6500K | >70 |
| ATP301 | 3030 | 288 | 18 | 180w | 120lm/w | 21600lm | 3000-6500K | >70 |
poznámka:
- Příkon lze přizpůsobit na žádost projektu.
- Standardní barva laku pouzdra světle šedá, na přání lze nalakovat i jinou barvu.
LOGISTICKÉ ÚDAJE

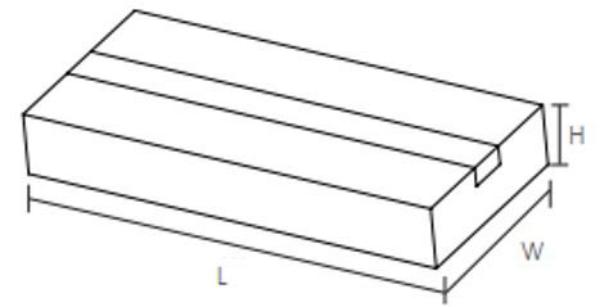

| MODEL | Balicí jednotka (ks/karton) | Velikost kartonu (mm) (délka*šířka*výška) | Čistá hmotnost | Hrubá hmotnost | Hlasitost |
| ATLANTICPRO MINI | 1 | 510*280*180mm | 4,3 kg | 4,8 kg | 25,7 dm³ |
| ATLANTICPRO MIDI | 1 | 610*280*180mm | 5,6 kg | 6,2 kg | 30,7 dm³ |
| ATLANTICPRO MAXI | 1 | 710*280*180mm | 6,8 kg | 7,5 kg | 35,7 dm³ |
| |||||
INSTALACE

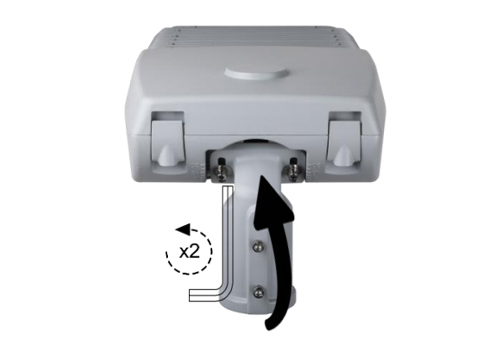

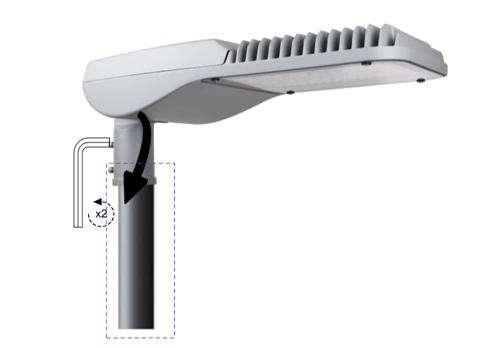

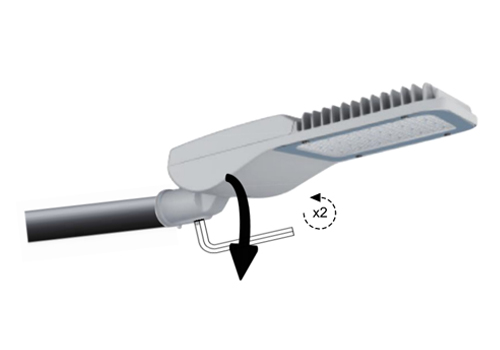

Utáhněte svítidlo ke sloupu imbusovým klíčem. | Uvolněte šrouby imbusovým klíčem a otočte čep do polohy pro boční vstup. |
K instalaci svítidla je zapotřebí pouze jedno ruční nářadí. | -15° až 15°. |

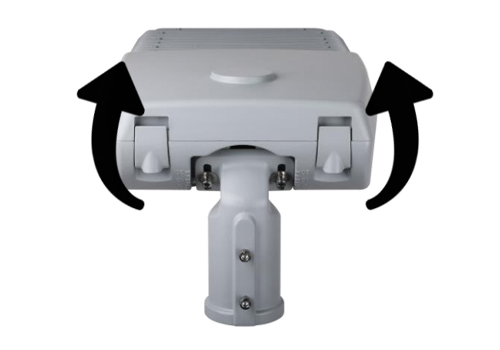

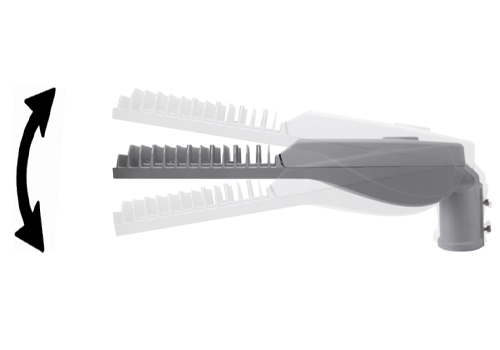

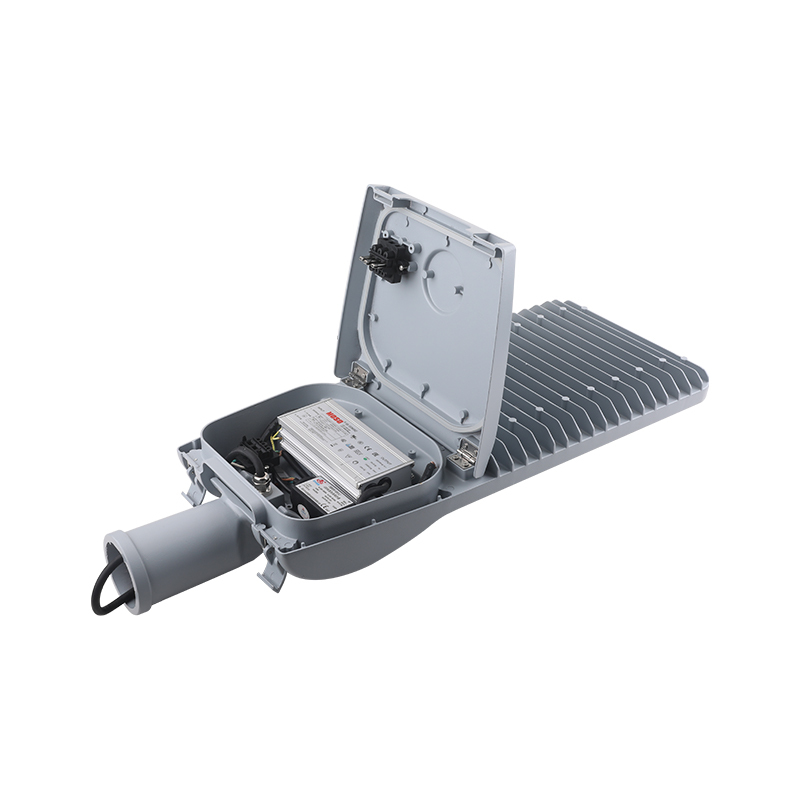

-15° až 15°,Úhel čepu lze nastavit o -15°,-10°,0°,5°, 10°,15°. | Stisknutím dvou přezek otevřete prostor převodovky. |

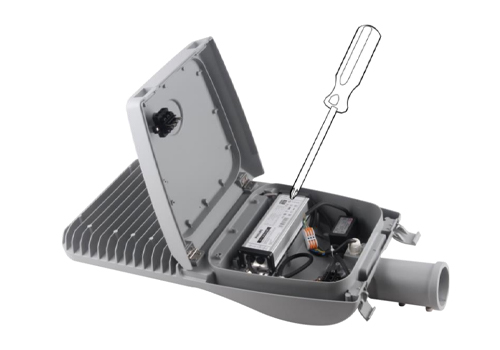

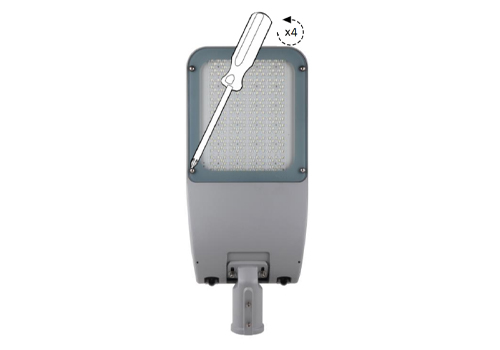

Umístěte kryt převodového prostoru do uzamčené polohy, pomocí křížového šroubováku povolte šrouby a vyměňte vadné elektronické součásti, poté zajistěte převodový prostor. | Povolte šrouby a sejměte sklo, poté pokračujte v povolování šroubů zajištěných na desce plošných spojů, odstraňte vadnou desku plošných spojů a nahraďte ji novou. Připojte a utáhněte každý díl zpět krok za krokem. |
