LED pouliční osvětlení

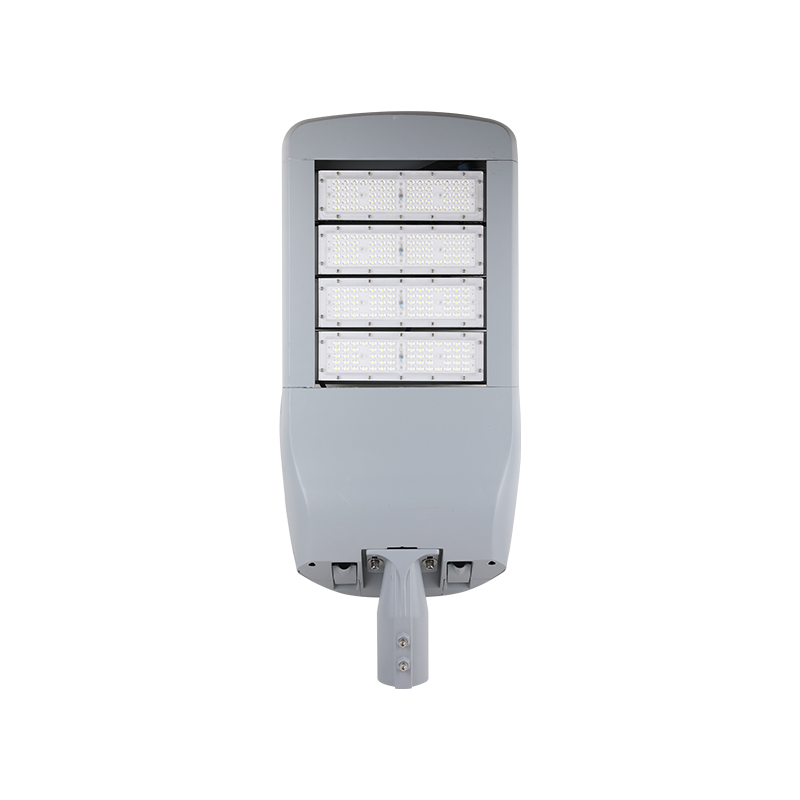

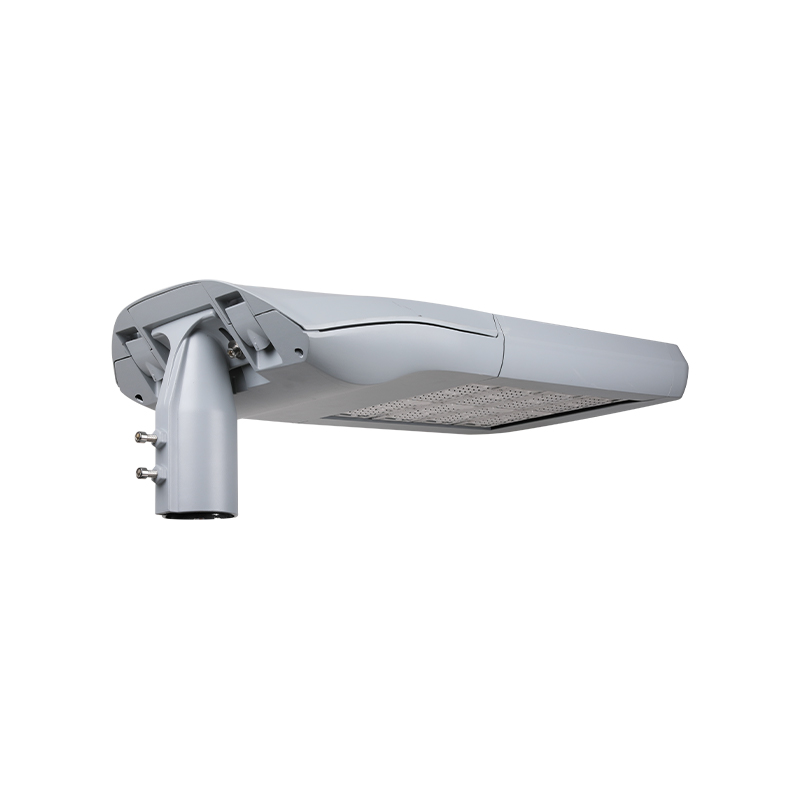

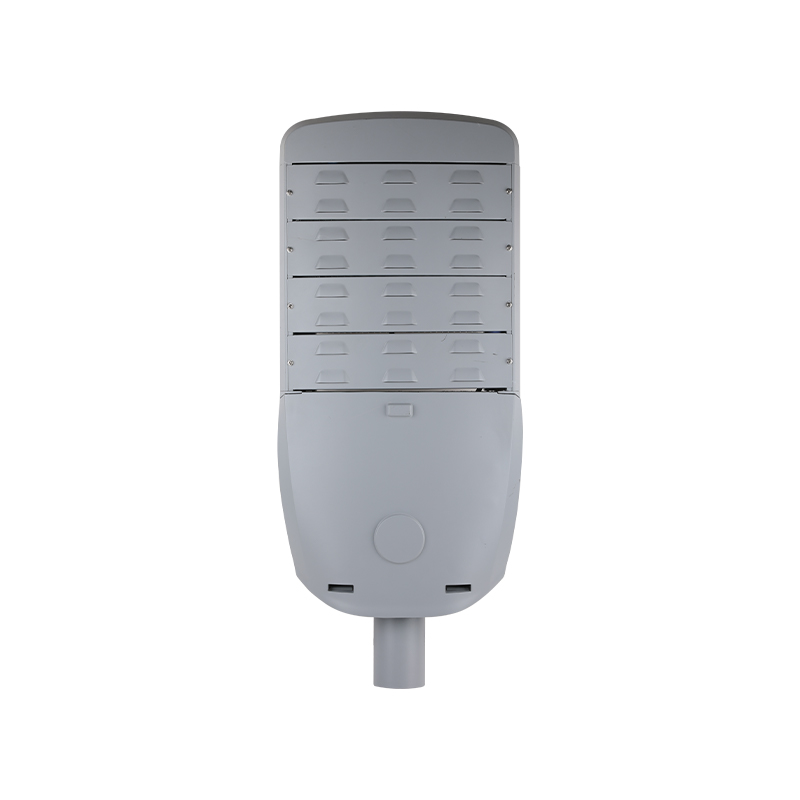

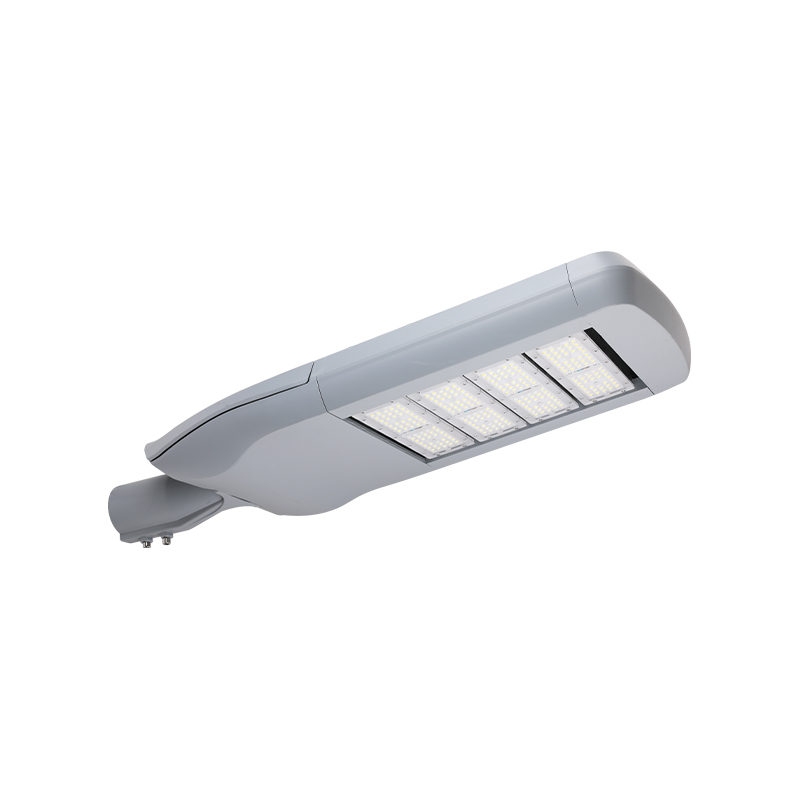

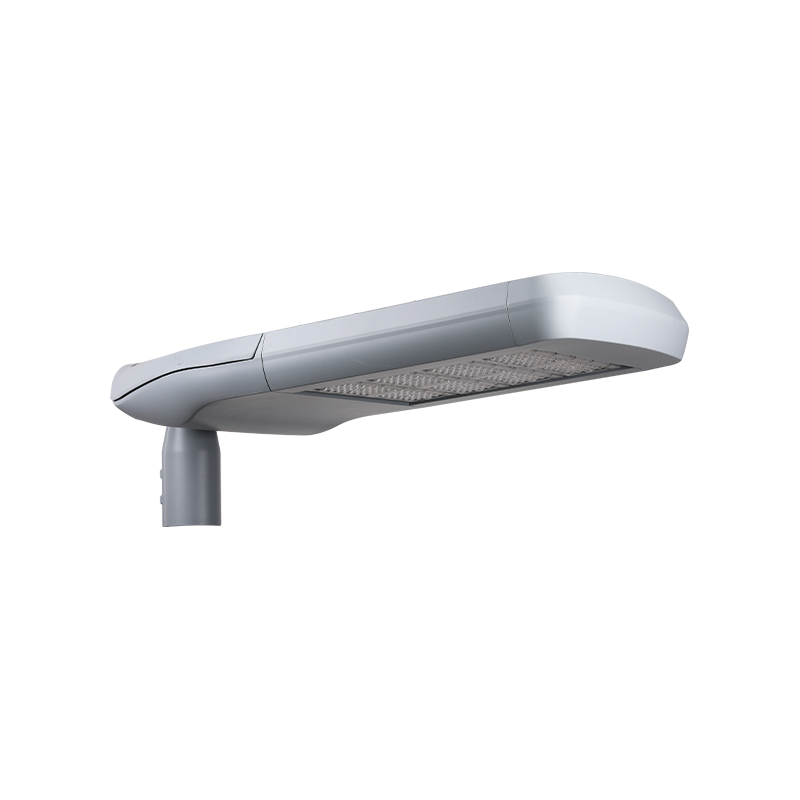

Modulární design motoru FORTUNE MODULAR Series LED Street Light
APLIKACE OBLAST
Popis produktu
FORTUNE MODULAR má mnoho významných výhod. Jeho design a funkce odrážejí charakteristiky účinnosti, flexibility a orientace na budoucnost. Jeho převodový prosdor a předřadník lze snadno otevřít a vyměnit bez použití nářadí, což značně zjednodušuje proces údržby a zlepšuje provozuschopnost a spolehlivost zařízení. Konstrukce modulárního LED motoru může být flexibilně rozšířena z jednoho modulu na šest modulů, což nejen vyhovuje potřebám různých scénářů, ale také výrazně zlepšuje nákladovou efektivitu a poskytuje uživatelům vyšší flexibilitu a přizpůsobivost.
Výrobek využívá vysokotlaké hliníkové tělo odlévané pod tlakem a je pokryto polyesterovým práškovým povlakem odolným proti korozi, aby byla zajištěna odolnost a stabilita zařízení v drsném prostředí. Jeho design s nastavitelnou úhlovou zásuvkou podporuje boční vstnahoru a instalaci nahoře na sloup, což dále zvyšuje pohodlí a použitelnost instalace.
HLAVNÍ APLIKACE
 SILNICE A DÁLNICE |  MOSTY |  MĚSTSKÉ A OBYTNÉ OBLASTI |  NÁMĚSTÍ A PĚŠÍ PLOCHY |
TECHNICKÉ SPECIFIKACE
| SPEC |  M01 |  M02 |  M03 |  M04 |  M05 |  M06 |
| Příkon | 30-60W | 60-120W | 90-180W | 120-240W | 150-300W | 180-360W |
| Vstupní napětí | 100-277V / 50-60Hz | |||||
| Teplota barev | 3000-6500K | |||||
| Index podání barev | CRI > 70 | |||||
| Provozní teplota | -40 ℃ ~ 50 ℃ | |||||
| Materiál bydlení | ADC12 | |||||
| Ochrana proti vniknutí | IP66 | |||||
| Nárazová síla | IK08 | |||||
| Přepěťová ochrana | 10KV/20KV | |||||
| Průměr hrdla | 60 mm | |||||
| Hmotnost | 6,0 kg | 7,2 kg | 8,4 kg | 9,5 kg | 10,8 kg | 12,2 kg |
DESIGN PODROBNĚ

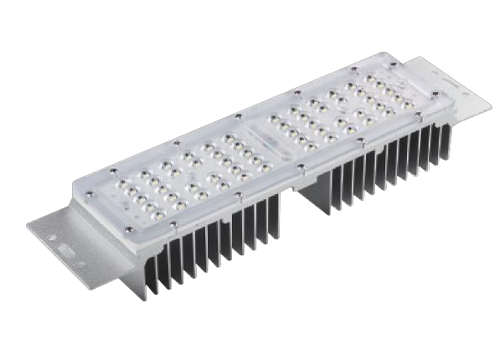

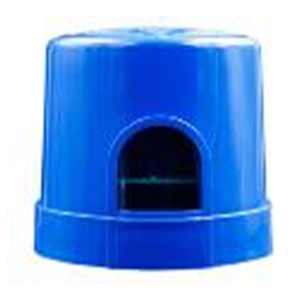

 LED modul Vícenásobný modul volitelný s účinností svítidla až 160 lm/w, dlouhá životnost 50 000 hodin. |  Fotokontrola (volitelné) Volitelně se zásuvkou NEMA a fotobuňkou/zkratovací krytkou. |

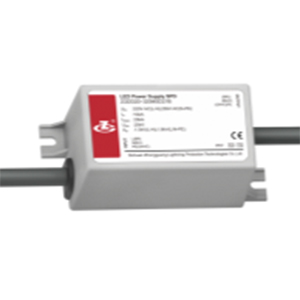

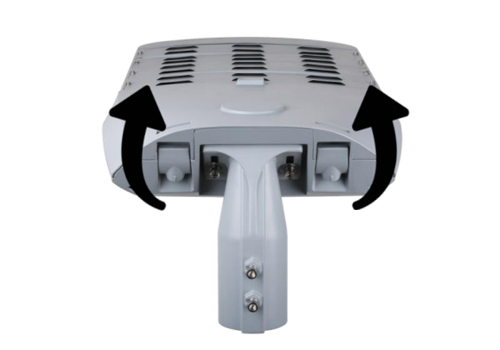

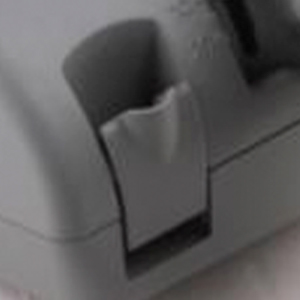

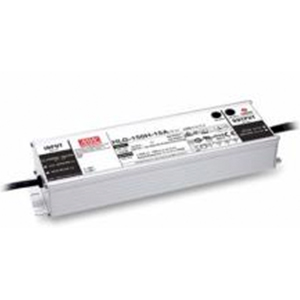

 Napájecí jednotka Vysoce výkonný led ovladač - Stmívání 0-10V na vyžádání - Značka řidiče si může vybrat mezi MOSO, Meanwell, Philips, Osram. |  Spony Beznástrojové otevírání převodového prostoru, snadná údržba. |

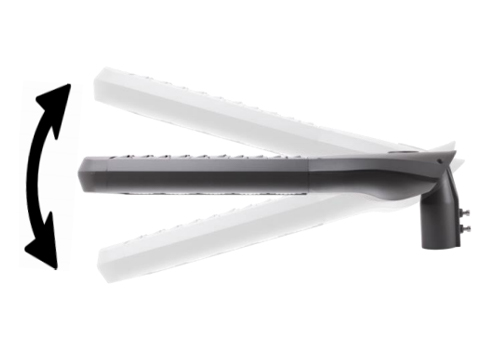

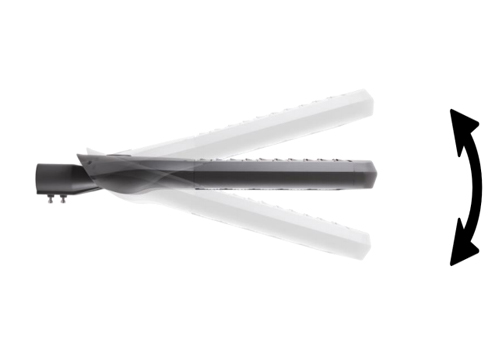

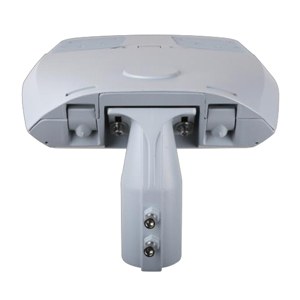

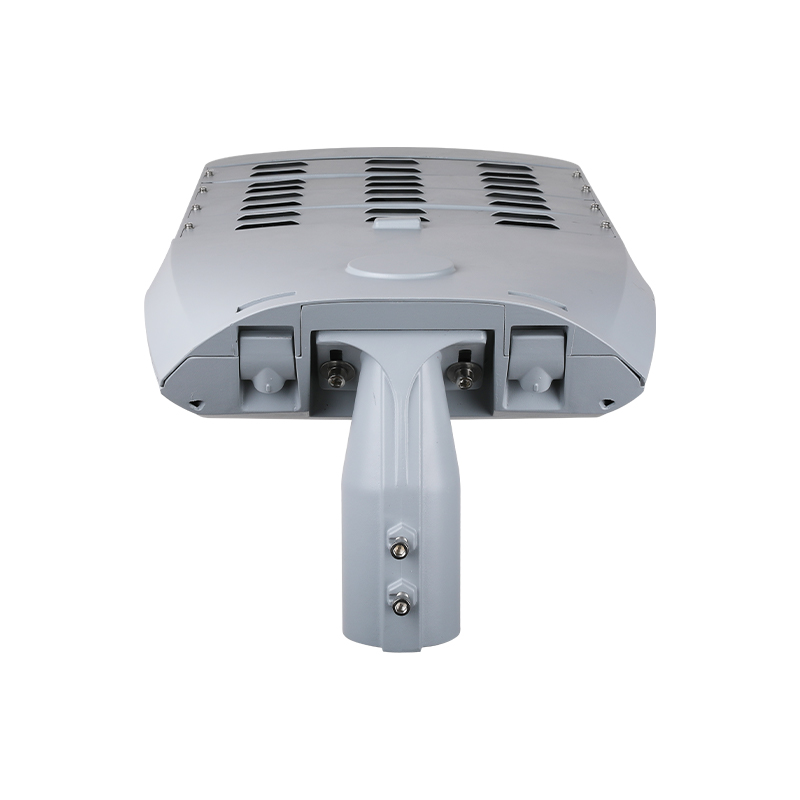

 Hrdlo Široký nastavitelný úhel od 0℃±15℃ pro boční vstup a montáž na sloup. |  Odpojovač napájení Automatické rozsvícení svítidla při otevření převodového prostoru a po zavřeném zapnutí, bezpečnost pro pracovníky při údržbě. |

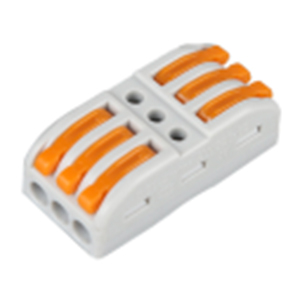

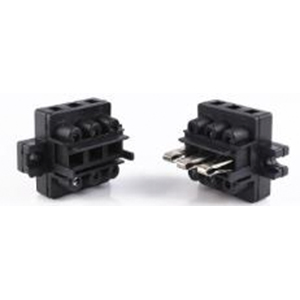

 Konektor Rychlý zásuvný konektor, bez nářadí, šetří čas. |  SPD 10kv (volitelně 20kv) přepěťové ochranné zařízení, spolehlivější ochrana pro LED napájecí jednotku. |

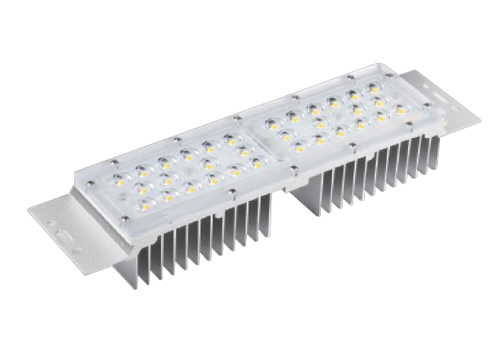

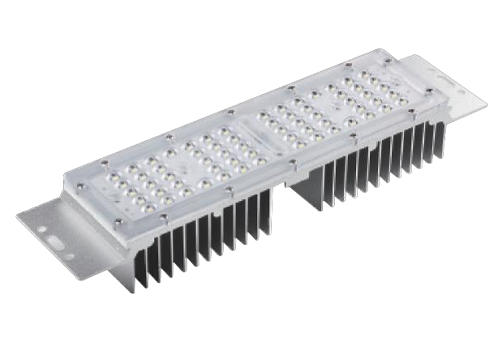

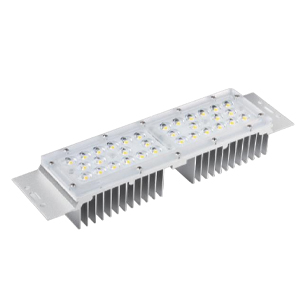

LED MODUL K DISPOZICI

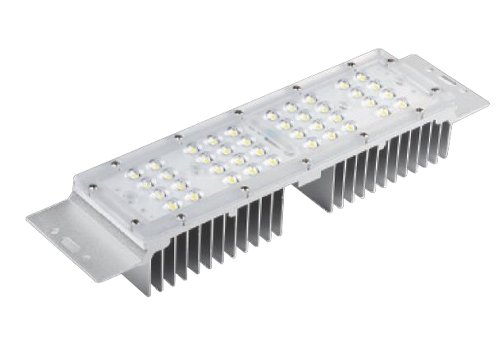

 5050 LED MODUL Množství LED: 32ks Příkon: 50W |  3030 LED MODUL Množství LED: 40ks Příkon: 30W |
 3030 LED MODUL Množství LED: 56ks Příkon: 50W |  3030 LED MODUL Počet LED: 64ks Příkon: 60W |

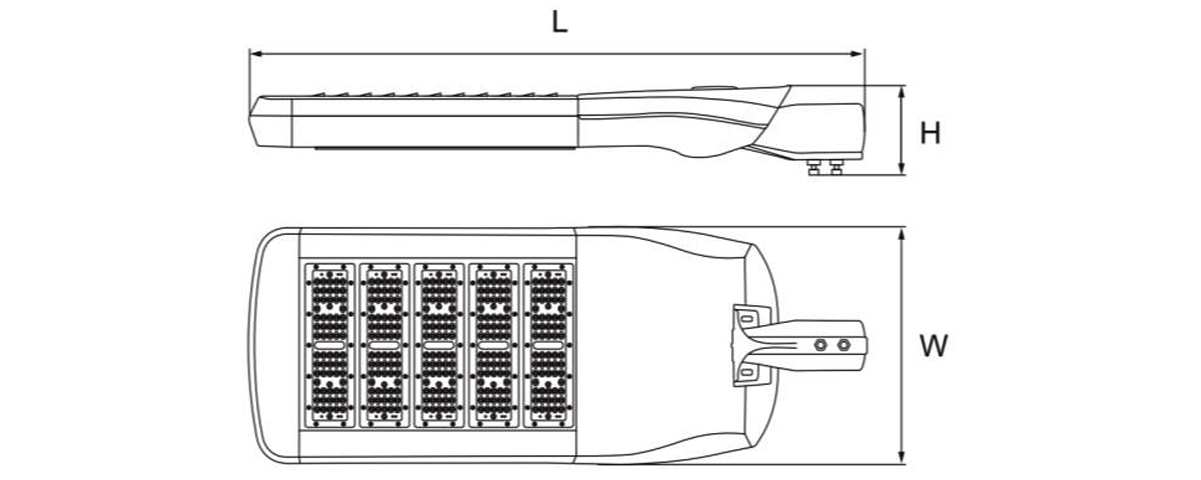

ROZMĚRY (mm)
| MODEL | Délka (L) | Šířka (W) | Výška (L) |
| FORTUNE M01 | 590 mm | 350 mm | 130 mm |
| FORTUNE M02 | 670 mm | 350 mm | 130 mm |
| FORTUNE M03 | 750 mm | 350 mm | 130 mm |
| FORTUNE M04 | 830 mm | 350 mm | 130 mm |
| FORTUNE M05 | 910 mm | 350 mm | 130 mm |
| FORTUNE M06 | 990 mm | 350 mm | 130 mm |
INFORMACE O OBJEDNÁVCE
| Objednat kód | LED typu | LED množství | Modul množství | Hodnoceno Příkon | Svítidlo účinnost up to | Světelný tok | CCT | CRI |
| FTM101 | 3030 | 56 | 1 | 50w | 125 Im/w | 6250lm | 3000-6500K | >70 |
| FTM102 | 3030 | 112 | 2 | 100w | 125 Im/w | 12500lm | 3000-6500K | >70 |
| FTM103 | 3030 | 168 | 3 | 150w | 125 Im/w | 18750lm | 3000-6500K | >70 |
| FTM104 | 3030 | 224 | 4 | 200w | 125 Im/w | 25 000 lm | 3000-6500K | >70 |
| FTM105 | 3030 | 280 | 5 | 250w | 125lm/w | 31250lm | 3000-6500K | >70 |
| FTM106 | 3030 | 336 | 6 | 300w | 125 Im/w | 37500lm | 3000-6500K | >70 |
| FTM201 | 5050 | 32 | 1 | 50w | 150lm/w | 7500lm | 3000-6500K | >70 |
| FTM202 | 5050 | 64 | 2 | 100w | 150lm/w | 15000lm | 3000-6500K | >70 |
| FTM203 | 5050 | 96 | 3 | 150w | 150lm/w | 22 500 lm | 3000-6500K | >70 |
| FTM204 | 5050 | 128 | 4 | 200w | 150lm/w | 30 000 lm | 3000-6500K | >70 |
| FTM205 | 5050 | 160 | 5 | 250w | 150lm/w | 37500lm | 3000-6500K | >70 |
| FTM206 | 5050 | 192 | 6 | 300w | 150lm/w | 45 000 lm | 3000-6500K | >70 |
| poznámka: - Příkon lze přizpůsobit na žádost projektu. - Standardní barva nátěru pouzdra tmavě šedá, na přání lze nalakovat i jinou barvu. | ||||||||

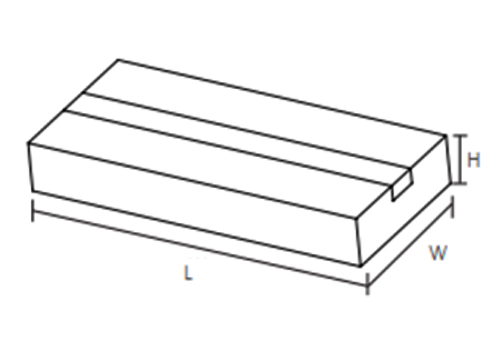

LOGISTICKÉ ÚDAJE
| MODEL | Balicí jednotka (ks/karton) | Velikost kartonu (mm) (délka*šířka*výška) | Čistá hmotnost | Hrubá hmotnost | Hlasitost |
| FORTUNE M01 | 1 | 640*380*180mm | 6,0 kg | 6,8 kg | 43,8 dm³ |
| FORTUNE M02 | 1 | 720*380*180mm | 7,2 kg | 8,0 kg | 49,2 dm³ |
| FORTUNE M03 | 1 | 800*380*180mm | 8,4 kg | 9,3 kg | 54,7 dm³ |
| FORTUNE M04 | 1 | 880*380*180mm | 9,5 kg | 10,5 kg | 60,2 dm³ |
| FORTUNE M05 | 1 | 960*380*180mm | 10,8 kg | 11,9 kg | 65,7 dm³ |
| FORTUNE M06 | 1 | 1040*380*180mm | 12,2 kg | 13,4 kg | 71,1 dm³ |
INSTALACE

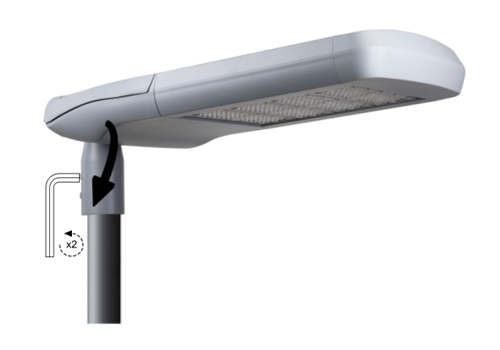

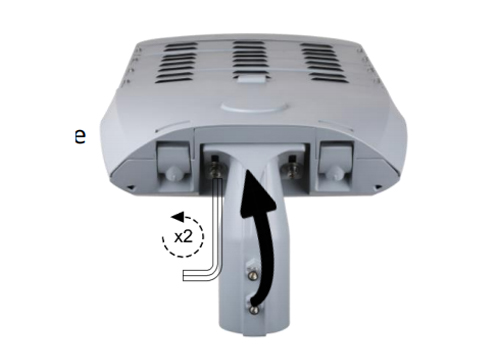

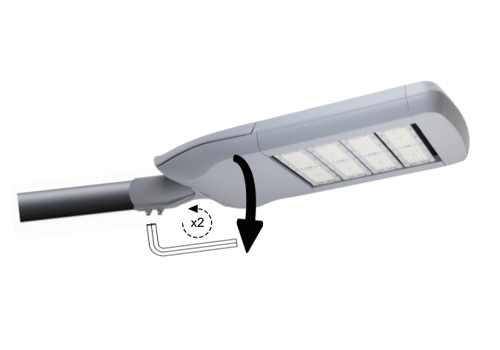

 Utáhněte svítidlo ke sloupu imbusovým klíčem. |  Uvolněte šrouby imbusovým klíčem a otočte čep do polohy pro boční vstup. |
 K instalaci svítidla je zapotřebí pouze jedno ruční nářadí. |  Úhel čepu lze nastavit o -15°,-10°,0°,5°, 10°,15°. |
 Úhel čepu lze nastavit o -15°,-10°,0°,5°, 10°,15°. |  Stisknutím dvou přezek otevřete prostor převodovky. |

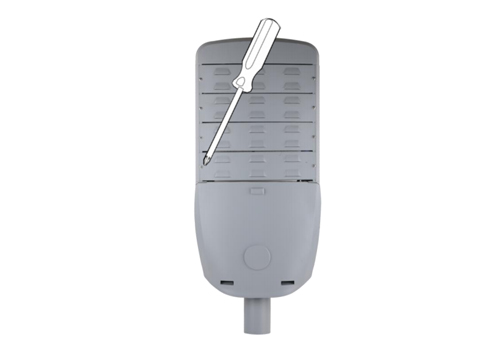

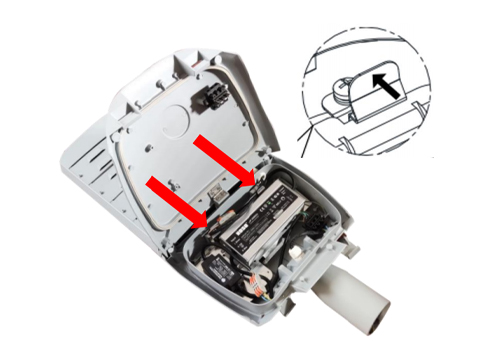

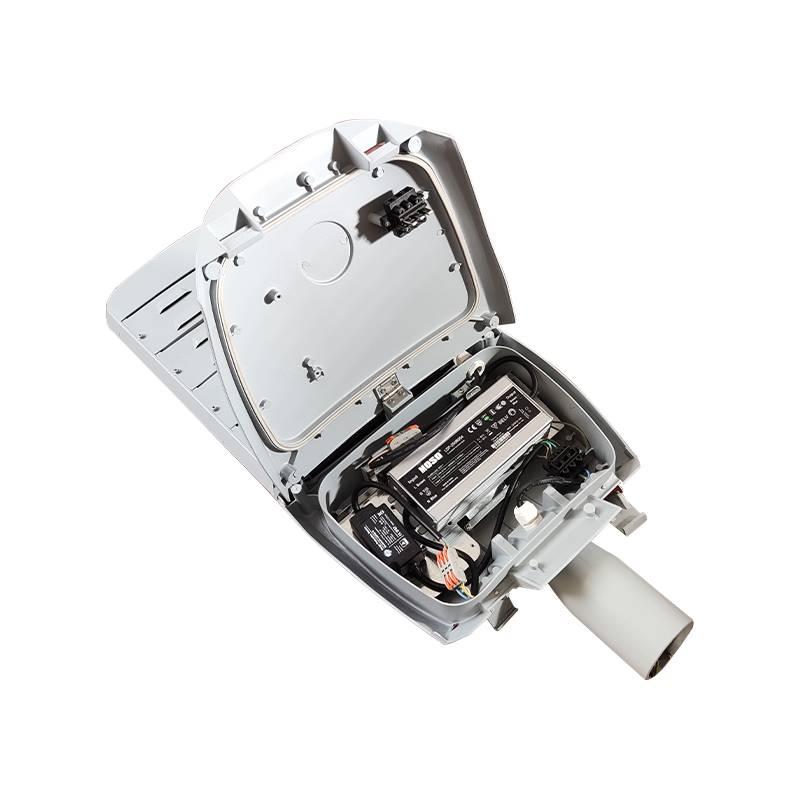

 Umístěte kryt prostoru převodovky do uzamčené polohy, zatlačte na 2 spony páskou a vyjměte desku převodovky, vyměňte vadné elektronické součásti za nové a zajistěte prostor převodovky. |  Uvolněte zadní krycí list a sejměte jej, poté pokračujte v povolování šroubů zajištěných na profilu, vyjměte vadný modul LED a nahraďte jej novým. Připojte a utáhněte každý díl zpět krok za krokem. |
Související produkty
-
-
Jednoduchý design IP65 Vodotěsné ECO Series LED pouliční světloŘada Eco nejen splňuje požadavky uživatelů na vysokou kvalitu přijetím pokročilého desi...
-

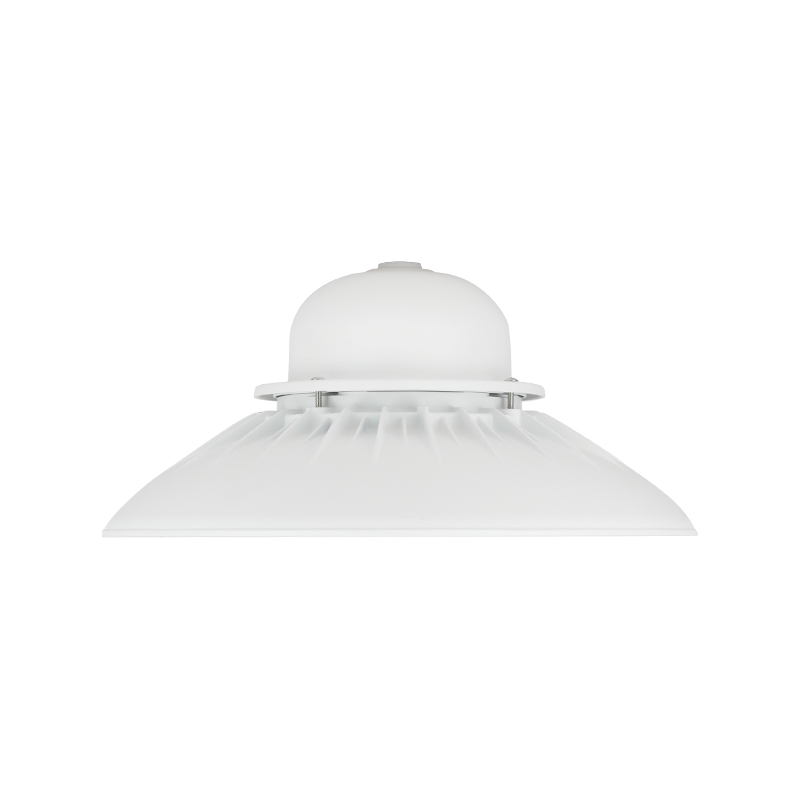

Příslušenství pro závěsnou montáž Design TORO Series LED Highbay LightTORO využívá design příslušenství pro závěsnou montáž, který nejen zjednodušuje proces ...
-
30w-300w modular Design NOVA FLOOD Series LED Flood LightNOVA FLOOD se stal vysoce konkurenceschopným produktem na trhu se svým vynikajícím desi...
-
60w-400w IP66 IK08 GUARDIAN Series LED Flood LightFlexibilní a rozmanité možnosti velikostí: K dispozici jsou 4 velikosti, které vyhovují...
-

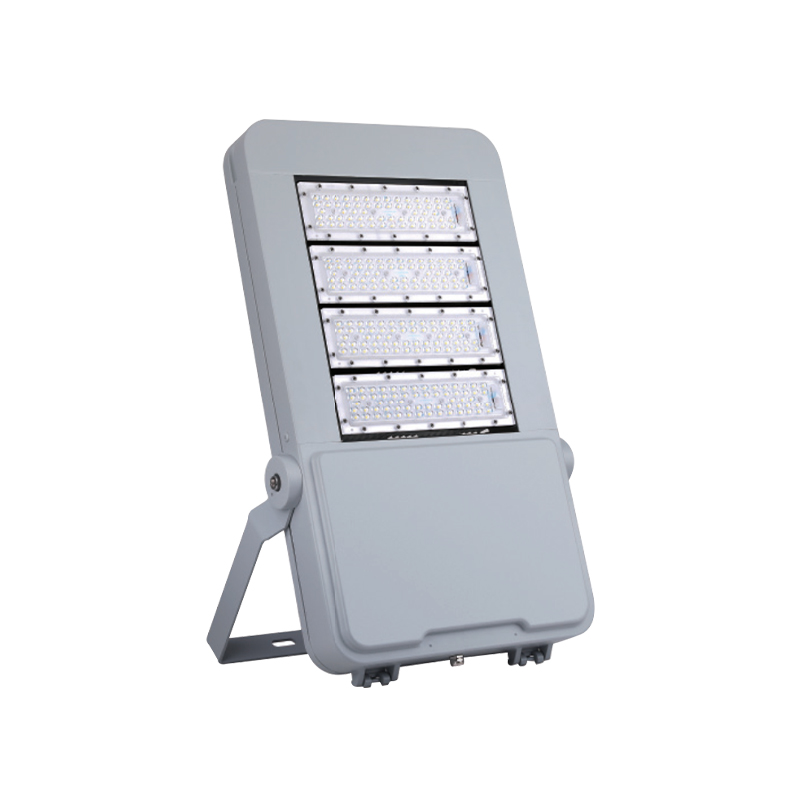

Vysoce kvalitní 30W-300W IP66 IK10 NOVA Series modulární LED pouliční osvětleníPřevodový prosdor NOVA lze snadno otevřít bez použití nářadí, což značně zjednodušuje p...
